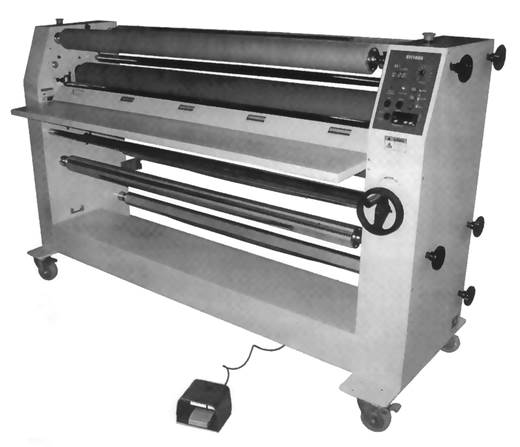

РУЛОННЫЙ ЛАМИНАТОР SH-1600

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ.. 3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 3

МЕРЫ БЕЗОПАСНОСТИ.. 4

УСТАНОВКА И СБОРКА. 5

ОСНОВНЫЕ ЧАСТИ.. 8

ПАНЕЛЬ УПРАВЛЕНИЯ. 9

ТАБЛИЦА СОСТОЯНИЙ ЛАМИНАТОРА. 11

НАСТРОЙКА. 12

ЛАМИНИРОВАНИЕ. 13

ОБСЛУЖИВАНИЕ И УХОД.. 15



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РУЛОННОГО ЛАМИНАТОРА

            1.     Прочная металлическая конструкция

            2.     Верхний нагревательный вал

            3.     Силиконовое покрытие валов

            4.     Направляющие валики для облегчения отделения защитного слоя и регулировки натяжения пленки

            5.     Верхний и нижний подающие валы с автозажимом

            6.     Верхний и нижний валы для смотки защитного слоя с автозажимом

            7.     Дополнительные валы для перемотки заламинированной продукции

            8.     Регулировка скорости

            9.     Реверсивный режим

       10.     Регулировка подтормаживания подающих валов

       11.     Регулировка скорости вращения сматыващих валов

       12.     Усиленные ролики с тормозом

       13.     Две кнопки аварийной остановки и защитный фотодатчик

       14.     Откидной передний стол

       15.     Педальный выключатель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЛОННОГО ЛАМИНАТОРА

Ширина валов, мм

1600

Диаметр валов, мм

140

Ширина, мм

2100

Глубина, мм

737 (с опущенным столом)

813 (с поднятым столом)

Высота, мм

1245

Вес, кг

440

Максимальная толщина материала, мм

50

Максимальная температура ламинирования, оС

120

Макс. диаметр рулона с материалом, мм

250

Питание

220В/50Гц

Максимальная скорость ламинирования, м/мин

6

Диаметр стержня, мм

76,2

Мощность, Вт

2700



МЕРЫ БЕЗОПАСНОСТИ РУЛОННОГО ЛАМИНАТОРА

Описанные ниже защитные функции рулонного ламинатора предназначены для обеспечения необходимого уровня защиты оператора от возможных травм при обслуживании рулонного ламинатора. Не пытайтесь отключить или модифицировать данные функции. Подобные действия нарушают условия гарантийного обслуживания и подвергают риску обслуживающий персонал. В случае возникновения неисправностей, немедленно отключите рулонный ламинатор и обратитесь в сервисную службу.

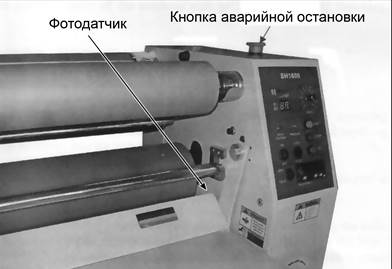

Ламинатор оснащен фотоэлектрическим датчиком, расположенным недалеко от зоны контакта валов, который включает устройство звуковой сигнализации при обнаружении посторонних предметов в зоне его действия. В автоматическом режиме одновременно с подачей звукового сигнала прекращается вращение валов. При использовании педального выключателя срабатывание фотоэлектрического датчика приводит только к подаче звукового сигнала, а валы продолжают вращаться с меньшей скоростью.

Описание: 1.jpgПриступая к работе, проверьте исправность фотодатчика и звукового сигнала. Для этого выберите автоматический режим работы, поместите кусок картона в зону действия датчика и убедитесь, что сигнал подается и валы останавливаются.

Ламинатор также оснащен двумя кнопками Аварийной остановки, расположенными с каждой из его сторон, которые служат для немедленной остановки рулонного ламинатора. Приступая к работе, убедитесь в их исправности.

*  Не разбирайте и не ремонтируйте рулонный ламинатор самостоятельно, при возникновении проблем обращайтесь в сервисную службу.

*  Не работайте на ламинаторе под воздействием алкоголя, лекарственных препаратов и других веществ, способных повлиять на скорость реакции и способность концентрироваться.

*  Подключайте рулонный ламинатор к источнику питания, соответствующему техническим требованиям.

*  Следите за тем, чтобы вода не попала внутрь рулонного ламинатора или электрического разъема.

*  Не прикасайтесь к ламинирующим валам и другим нагревающимся частям рулонного ламинатора во избежание получения термических травм.

*  Следите за целостностью сетевого кабеля, не сгибайте и не тяните его во избежание риска возгорания и получения электротравм.

*  Следите за тем, чтобы электропроводка рулонного ламинатора не соприкасалась с нагревающимися частями.

*  Отключайте рулонный ламинатор от сети после окончания работы.

*  При работе с устройством  следите за тем, чтобы в него не попали свисающие части одежды или длинные волосы.

*  Обязательно фиксируйте стол подачи специальным штифтом, когда он находится в разложенном состоянии.

*  Отключайте питание ламинатора при установке пленки, чистке валов и проведении других профилактических мероприятий.

*  Устанавливайте такую скорость работы ламинатора, которая позволит вам полностью контролировать рабочий процесс.

*  При перемещении, прилагайте усилия только к боковым сторонам ламинатора, не толкайте его спереди или сзади во избежание опрокидывания.

*  Соблюдайте указания предупредительных надписей, расположенных в разных местах ламинатора.

УСТАНОВКА И СБОРКА РУЛОННОГО ЛАМИНАТОРА

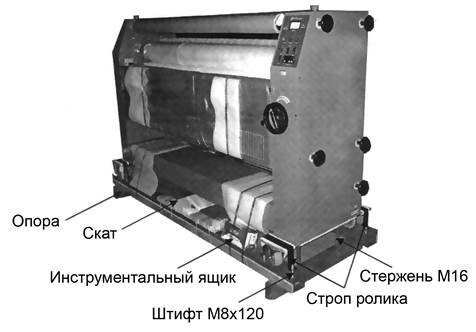

Распакуйте рулонный ламинатор и проверьте его комплектность и отсутствие внешних повреждений.

Описание: 4.jpg

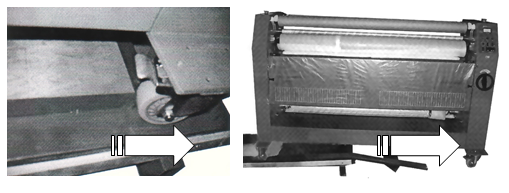

Прежде чем перемещать рулонный ламинатор с паллета на место постоянной установки, извлеките из упаковки нагревательные элементы и отложите их в безопасное место.

Установите скат с соответствующей стороны паллета таким образом, чтобы тормозные рычажки роликов располагались со стороны, противоположной направлению перемещения.

Скатите рулонный ламинатор с паллета и переместите на место постоянной установки, обеспечив вокруг достаточно места для обслуживания.

Удалите остатки упаковочного материала.

Снимите крепежные ленты с откидного стола.

Выровняйте рулонный ламинатор по горизонтали, опустите тормозные рычажки.

Установите нагревательные элементы.

Подсоедините рулонный ламинатор к соответствующему источнику питания, параметры которого должны соответствовать техническим характеристикам устройства.

Рекомендации по установке нагревательных элементов.

Нагревательные элементы ламинатора требуют бережного обращения, исключающего их повреждение при установке. Рекомендуется производить эту операцию вдвоем, используя хлопчатобумажные перчатки.

1.       Снимите заглушки и ослабьте зажимы с обеих сторон нагревательных элементов.

2.       Открутите два винта, которыми зажим прикрепляется к кронштейну, вкрученному в опорный блок, и снимите зажим с кронштейном с нагревательного элемента.

3.       Если нагревательный элемент разбился внутри вала, необходимо тщательно удалить все осколки при помощи пылесоса.

4.       Снимите крышку лотка, в который упакован нагревательный элемент.

5.       При первой установке удалите угловые кронштейны с обеих сторон элемента, при помощи которых зажимы крепятся к станине. Это позволит вставить элемент внутрь вала. Также удалите изоляцию с питающих проводов.

6.       Совместите ложе элемента с шейкой вала и аккуратно вставьте элемент внутрь. Для предотвращения повреждения нагревательного вала при установке рекомендуется использовать отрезок ПВХ трубы диаметром ¾ дюйма.

7.       После установки нагревательного элемента внутрь вала, наденьте зажим на его левый фланец и закрепите угловой кронштейн на станине. Металлическая часть элемента должна заходить в держатель как минимум на 3/4 его длины.

8.       Наденьте зажим на правый фланец нагревательного элемента и закрепите угловой кронштейн на станине.

9.       Расположите элемент по центру вала при помощи винтов на угловом кронштейне и на станине, после чего зафиксируйте винты.

10.  Подсоедините и заизолируйте электрические провода с обеих сторон элемента.

11.  Включите питание и проверьте работоспособность нагревательных элементов, увеличивая температуру с 60оС до 120 оС. Возможно появление дыма на концах элементов, что не является поводом для беспокойства.

12.  По завершении тестирования выключите питание и установите на место боковые заглушки и рукоятки регулировки натяжения.

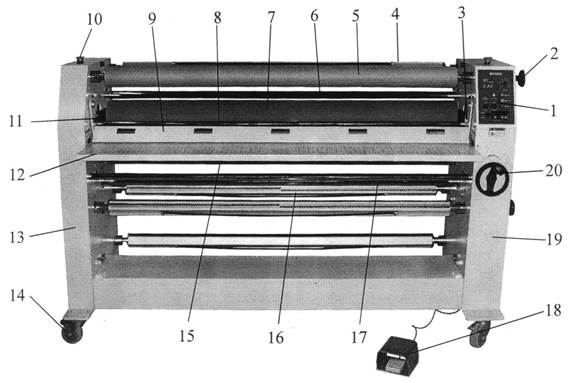

ОСНОВНЫЕ ЧАСТИ РУЛОННОГО ЛАМИНАТОРА

Описание: mainparts.jpg

       1.          Рукоятка регулировки натяжения

       2.          Фотоэлектрический датчик

       3.          Подающая ось

       4.          Ось смотки

       5.          Направляющая ось

       6.          Верхний вал

       7.          Направляющая ось

       8.          Направляющая стола подачи

       9.          Кнопка аварийной остановки

  10.          Защелка стола подачи

  11.          Стол подачи

  12.          Левая станина

  13.          Ролик

  14.          Нижний вал

  15.          Подающая ось

  16.          Направляющая ось

  17.          Педальный выключатель

  18.          Правая станина

  19.          Рукоятка сведения валов




ПАНЕЛЬ УПРАВЛЕНИЯ РУЛОННОГО ЛАМИНАТОРА

1.     Индикатор давления на валах.

2.     Индикатор зазора между валами.

3.     Индикатор фотодатчика.

4.     Индикатор перегрузки двигателя. Когда индикатор постоянно горит красным, срабатывает автоматический предохранитель мощностью 4А, расположенный с тыльной части ламинатора. После устранения причины перегрузки дайте предохранителю остыть в течение примерно 30 секунд и нажмите красную кнопку на корпусе предохранителя. Чтобы перезапустить рулонный ламинатор, переведите переключатель режима работы из положения «АВТО» в положение «ПЕДАЛЬ» и обратно.

5.     Переключатель режима работы. Служит для выбора автоматического или ручного (от педали) режима работы. В автоматическом режиме управление ламинатором осуществляется при помощи кнопок «▲» (Вперед), «▼» (Назад) и
«█»(Стоп) на панели управления. В ручном режиме работы управление ламинатором осуществляется при помощи педального выключателя и кнопок «▲» (Вперед), «▼» (Назад).
Переключатель используется также для перезапуска ламинатора после срабатывания защитного предохранителя и нажатия кнопки аварийной остановки. Для этого необходимо перевести переключатель из положения «АВТО» в положение «ПЕДАЛЬ» и обратно. После этого индикатор фотодатчика должен изменить цвет с желтого на зеленый.

6.     Выключатель питания.

7.     Переключатель нагрева валов.
Служит для включения и выключения нагревательных элементов. Перед включением нагревательных элементов необходимо включить вращение валов, чтобы предотвратить их повреждение.

8.     Регулятор скорости.
Служит для изменения скорости вращения валов.

9.     Кнопка включения нормального направления вращения валов.

10.                       Кнопка остановки валов.

11.                       Кнопка включения реверсивного направления вращения валов.

12.                       Терморегулятор.
Предназначен для регулировки температуры нагрева верхнего вала.
При помощи переключателя 7 включите нагрев валов. На индикаторе отобразится текущая температура. Нажмите кнопку «*» и при помощи кнопок «▲» и «▼» установите необходимую температуру нагрева. Для подтверждения нажмите кнопку «*» еще раз. Горящая точка в левом верхнем углу индикатора сигнализирует о том, что на нагревательный элемент подается питание. В процессе работы она может гаснуть и снова загораться, отображая процесс поддержания заданной температуры.

ТАБЛИЦА СОСТОЯНИЙ ЛАМИНАТОРА

Состояние органов управления

Операция

Сигнал

Индикатор фотодатчика

АВТОМАТИЧЕСКИЙ РЕЖИМ

Нажата кнопка «▲»

Работа с заданной скоростью

Нет

Зеленый

Нажата и удерживается кнопка «▼»

Реверсивный толчковый режим

Да

Зеленый

Фотодатчик заблокирован

Остановка

Да

Мигающий красный

Фотодатчик разблокирован

Готов к работе

Нет

Зеленый

Нажата кнопка аварийной остановки

Остановка

Нет

Желтый мигающий

Включено питание

Остановка

Нет

Желтый

РУЧНОЙ РЕЖИМ

Нажата педаль, нажата кнопка «▲»

Работа с заданной скоростью

Нет

Зеленый

Нажата и удерживается кнопка «▼»

Реверсивный толчковый режим

Да

Зеленый

Фотодатчик заблокирован, педаль нажата

Толчковый режим

Да

Мигающий красный

Фотодатчик заблокирован, педаль отпущена

Остановка

Нет

Мигающий красный

Фотодатчик разблокирован, педаль нажата

Толчковый режим

Нет

Зеленый

Фотодатчик разблокирован, педаль нажата, переключение в автоматический режим

Работа с заданной скоростью

Нет

Зеленый

Педаль отпущена

Остановка

Нет

Зеленый

Педаль нажата, кнопки не активированы

Работа с заданной скоростью

Нет

Зеленый

Защелка стола не зафиксирована, педаль нажата

Толчковый режим

Да

Мигающий зеленый

Защелка стола не зафиксирована, педаль отпущена

Остановка

Нет

Мигающий зеленый

НАСТРОЙКА РУЛОННОГО ЛАМИНАТОРА

Предварительный нагрев.

При подготовке к горячему ламинированию включите нагрев валов и установите требуемую температуру примерно за 15 минут до начала операции. Сведите валы и установите невысокую скорость работы для равномерного прогрева валов.

Установка зазора между валами и давления прижима.

Зазор между валами и давление прижима устанавливаются при помощи рукоятки сведения валов, расположенный на передней панели ламинатора.

Для ламинирования тонких листовых материалов (постеры, фото) поверните рукоятку сведения валов в положение, соответствующие 3-4 полосам индикатора давления.

При ламинирования прессованного картона и других твердых материалов, прежде всего, установите зазор между валами равный толщине материала. Затем, когда передний край образца окажется между валами, поверните рукоятку сведения валов в положение, соответствующие 3-4 полосам индикатора давления. Чем толще ламинационная пленка, тем выше требуется устанавливать давление.

При ламинировании мягких материалов необходимо устанавливать давление, соответствующее двум-трем полосам индикатора.

При ламинировании узких образцов давление можно снизить.

Установка скорости.

Скорость вращения валов регулируется при помощи соответствующей рукоятки на панели управления. В общем случае, следует руководствоваться принципом уменьшения скорости ламинирования с увеличением толщины материала и пленки.

Регулировка натяжения.

Ось подачи и ось смотки оснащены фрикционными регуляторами натяжения, расположенными с правой стороны ламинатора. При правильной настройке регуляторов, пленка должна быть равномерно и плотно натянута по всей ширине, но до такой степени, чтобы избежать деформации и растяжения.

Вращение ручки по часовой стрелке увеличивает натяжение, против часовой стрелки – уменьшает.

ЛАМИНИРОВАНИЕ

Одиночное ламинирование не наклеенных на подложку изображений.

1.     Перед ламинированием очистите изображение от пыли при помощи антистатической материи.

2.     Для предотвращения прилипания пленки к валам настоятельно рекомендуется использовать специальный проводник-подложку с силиконовым покрытием.

3.     Поднимите верхний вал и поместите проводник-подложку с силиконовым покрытием между валами. Установите необходимое давление.

4.     Отрежьте от рулона лист пленки с запасом относительно образца  2,5 см по бокам и снизу и 5 см сверху.

5.     Отклейте и отогните назад примерно 5 см защитного слоя с верхнего края пленки и приклейте эту часть пленки к переднему краю проводника.

6.     Подайте проводник вперед при помощи педального выключателя, так чтобы край ламинирующей пленки остановился перед валами.

7.     Приподнимите отрезанный лист пленки за задний край и подложите под него образец лицевой стороной вверх так, чтобы он не соприкасался с клейкой частью пленки.

8.     Перекиньте пленку через верхнюю ось. Начинайте подавать образец в ламинатор, постепенно освобождая пленку от защитного слоя непосредственно перед тем, как она попадает в область между валами. Продолжайте ламинирование до конца с постоянной скоростью.

9.     После окончания ламинирования отделите образец от проводника с силиконовым покрытием.

Одиночное ламинирование наклеенных на подложку изображений.

1.     Перед ламинированием очистите изображение от пыли при помощи антистатической материи.

2.     Поместите образец на проводник с силиконовым покрытием

3.     Поднимите верхний вал и поместите проводник с образцом между валами. Установите необходимое давление.

4.     Отрежьте от рулона лист пленки с запасом относительно образца  0,5 см по бокам и снизу и 7,5 см сверху.

5.     Отклейте и отогните назад примерно 2,5-3 см защитного слоя с верхнего края пленки и приклейте эту часть пленки к переднему краю проводника.

6.     Подайте проводник вперед при помощи педального выключателя, так чтобы часть ламинирующей пленки, приклеенная  к проводнику, оказалась между валами.

7.     Перекиньте пленку через верхнюю ось. Подавайте образец в ламинатор, постепенно освобождая пленку от защитного слоя непосредственно перед тем, как она попадает в область между валами. Продолжайте ламинирование до конца с постоянной скоростью.

8.     После окончания ламинирования отделите образец от проводника с силиконовым покрытием.

Непрерывное ламинирование наклеенных на подложку изображений.

1.     Для производства больших партий подберите ламинирующую пленку, немного превосходящую по ширине образцы с изображениями.

2.     Установите рулон с пленкой на подающую ось в соответствии с рисунком.

3.     Установите необходимое давление.

4.     Отмотайте немного пленки с рулона, освободите 7-10 см пленки от защитного слоя и приклейте ее к ведущему листу.

5.     Подайте ведущий лист вперед при помощи педального выключателя, так чтобы часть ламинирующей пленки, приклеенная  к ведущему листу, оказалась между валами.

6.     Закрепите свободный конец защитного слоя на оси смотки.

7.     Поместите первый образец с изображением вслед за ведущим листом и начинайте ламинирование в ручном или автоматическом режиме.

8.     Продолжайте ламинирование с постоянной скоростью, подавая образцы один за одним, без промежутков.

9.     По окончании ламинирования разделите образцы при помощи острого лезвия.

Описание: 3.jpg

ОБСЛУЖИВАНИЕ И УХОД РУЛОННОГО ЛАМИНАТОРА

Для обеспечения высокого качества продукции необходимо следить за состоянием ламинатора и регулярно очищать его от пыли и грязи. Используйте для этих целей влажный кусок материи и бытовые чистящие средства в случае необходимости.

Для чистки нагревающего и прижимного валов используйте безворсовую ткань, смоченную в изопропиловом спирте. Удаление клеевых наростов рекомендуется производить при нагретых валах.

При нормальном режиме работы необходимо раз в год смазывать приводные механизмы валов, находящиеся под кожухом с правой стороны рулонного ламинатора.
