Инструкция на оборудование Пресс обжимной EP-530

ПРЕСС ОБЖИМНОЙ EP-530

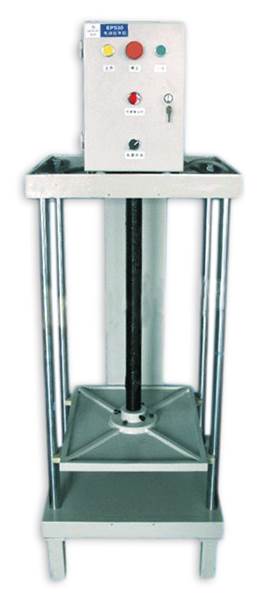

Описание: ep530 frontpage

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОСНОВНЫЕ СВЕДЕНИЯ О ПРЕССЕ ОБЖИМНОМ

Обжимной пресс EP-530 в основном применяется для обжима, стягивания и придавливания бумажной продукции, такой как: книги, журналы, периодические издания и тетради. Кроме того, пресс может применяться для обжима и стягивания других материалов, например деревянных, фанерных, текстильных, резиновых  и других мягких изделий после проклейки.

Обжимной пресс EP-530 будет весьма полезен для производителей бумажной продукции, т.к. позволит повысить производительность труда, сократить временные затраты, улучшить качество продукции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА ОБЖИМНОГО

Модель

EP-530

Размер прижимной плиты, мм

530 х 410

Макс. высота стопы, мм

750

Габариты, мм

530 х 530 х 1750

Время подъема(опускания) плиты, с

22

Создаваемое усилие, кг

5000

Вес, кг

210

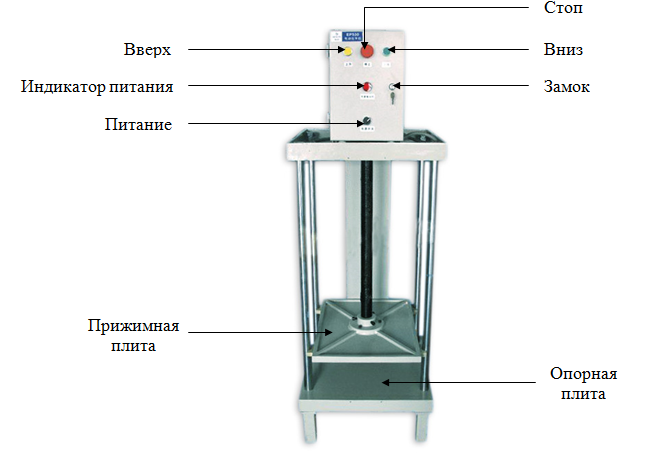

ОСНОВНЫЕ ЧАСТИ ПРЕССА ОБЖИМНОГО

ПОРЯДОК РАБОТЫ ПРЕССА ОБЖИМНОГО

1.     Включите питание.

2.     Нажмите кнопку «Вверх».  Прижимная плита начнет подниматься. Нажмите кнопку «Стоп»  чтобы остановить плиту в требуемом положении. В крайнем верхнем положении плита остановится автоматически.

3.     Поместите изделия на опорной плите. Нажмите кнопку «Вниз». Прижимная плита автоматически остановится, когда давление прижима достигнет заданного значения.

4.     Время обжима зависит от конкретной ситуации и может занимать 4-8 часов

5.     По окончании обжима, нажмите кнопку «Стоп», затем нажмите кнопку «Вверх» и извлеките изделие.

Примечания:

·        Добавляйте жесткие прокладки между слоями изделий, чтобы избежать деформации.

·        Нажимайте кнопку «Стоп» перед тем как перемещать плиту вверх и вниз.

·        Обжимной пресс должно обслуживаться одним оператором.

Допускается эксплуатация обжимного пресса не более 8 часов в сутки.



ПЕРЕГРУЗОЧНОЕ РЕЛЕ ПРЕССА ОБЖИМНОГО

Преимущества:

·        защита от перегрузок и потери фазы

·        широкий диапазон настройки силы тока

·        LED индикаторы подачи питания и перегрузки

·        низкое энергопотребление, компактный дизайн

·        широкий диапазон рабочих температур

Настройка

Описание: releЗеленый индикатор (PWR) светится, когда реле замкнуто.

Красный индикатор (OL) светится при достижении тока перегрузки.



Для правильной работы перегрузочного реле необходимо точно настроить три параметра.

1.     Ток перегрузки LOAD в Амперах – максимально допустимый ток. Настраивается таким образом, чтобы реле срабатывало в момент зажима материала.

2.     Время стартовой нагрузки D-TIME в секундах – время игнорирования перегрузки во время включения двигателя. Выбирается минимально возможное значение (обычно около секунды).

3.     Допустимое время перегрузки O-TIME в секундах – время, через которое срабатывает реле при перегрузке. Настраивается таким образом, чтобы материал успевал достаточно зажаться, но двигатель не испытывал излишней нагрузки.

ОБСЛУЖИВАНИЕ И УХОД ПРЕССА ОБЖИМНОГО

1.     Масло в червячном редукторе должно меняться ежеквартально в том случае, если обжимной пресс эксплуатируется постоянно.

2.     Перед каждой операцией добавляйте немного смазочного масла на винтовой стержень. Помните, что никакие твердые материалы типа обрезков железа или меди не должны попадать в резьбу. В противном случае винтовой стержень будет поврежден и это отразится на нормальной работе обжимного пресса.

3.     Твердые и острые предметы (металл, лезвия) не должны попадать в пространство между прижимной и опорной плитой, чтобы избежать их повреждения.
