СТАНОК ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКИЙ QJ-500

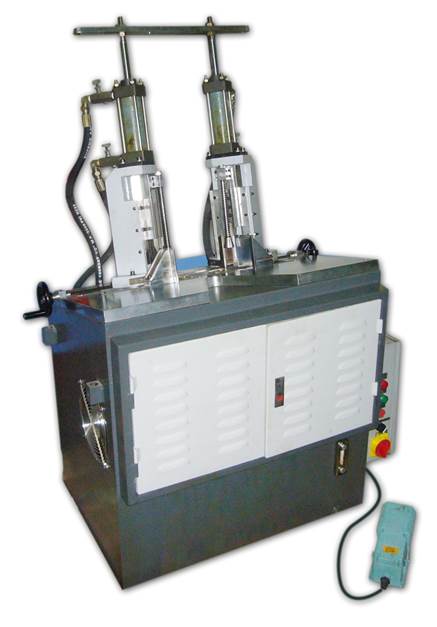

Описание: frontpage.jpg



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 3

ОСНОВНЫЕ ЧАСТИ.. 3

ПАНЕЛЬ УПРАВЛЕНИЯ. 4

УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ. 4

ПОРЯДОК РАБОТЫ.. 5

ОБСЛУЖИВАНИЕ И УХОД.. 5

МЕРЫ ПРЕДОСТОРОЖНОСТИ.. 6



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКОГО

Максимальная ширина листа, мм

500

Максимальная толщина стопы, мм

100

Радиус скругления, мм

3,4,5,6,7,8,9,10

Питание

380В/50Гц

Мощность, кВт

2,2

Габариты, мм

1000х800х1450

Вес, кг

500

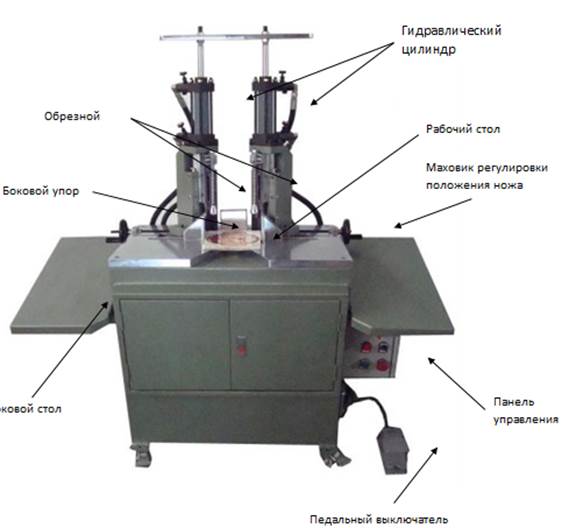

ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКОГО

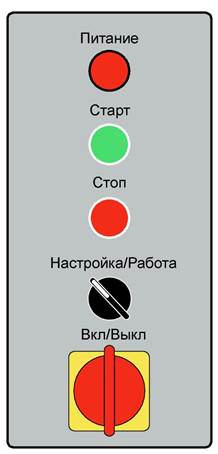

ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКА ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКОГО

Описание: controlpanel.jpg

«Вкл/Выкл» - Выключатель питания.

«Настройка/Работа» - Переключатель режимов. Режим «Настройка» служит для опускания верхнего обрезного ножа с целью регулировки взаимного положения нижнего и верхнего ножей. После настройки необходимо перевести переключатель в положение «Работа».

«Питание» - Индикатор питания.
Загорается при включении питания.

«Старт» - Кнопка запуска цикла обрезки.

«Стоп» - Кнопка остановки.



УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ СТАНКА ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКОГО

1.     Установите оборудование на твердую, ровную поверхность.

2.     Установите боковые столы и лоток для мусора.

3.     Долейте в гидравлическую систему масло И-20 до необходимого уровня.

4.     Подключите станок для обрезки углов гидравлический к источнику трехфазного питания 380В/50Гц по пятипроводной схеме.

5.     Включите питание и проверьте направление вращения двигателя по наличию давления в гидравлической системе. Если давление отсутствует, поменяйте местами любые две фазы.

6.     Подсоедините педальный выключатель.



ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКОГО

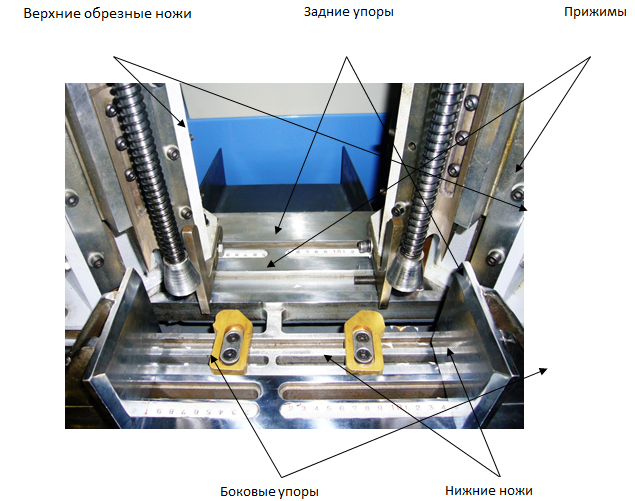

1.     Ослабьте фиксирующие винты и отрегулируйте положение боковых и задних упоров в соответствии с размерами бумаги, используя измерительные линейки, расположенные на рабочем столе, после чего закрутите винты.

2.     Ослабьте фиксирующие винты и при помощи маховиков отрегулируйте положение верхних обрезных ножей, после чего закрутите винты.

3.     Открутите верхние гайки со штоков подпружиненных прижимов и временно снимите их. В режиме «Настройка» нажмите кнопку «Старт»  и опустите верхние ножи. Ослабьте фиксирующие винты нижних ножей и отрегулируйте их положение относительно верхних ножей, после чего закрутите винты.

4.     Переведите переключатель режимов в положение «Работа» и нажмите кнопку «Старт».

5.     Положите стопку бумаги на рабочий стол, прижимая ее к боковым и задним упорам, и нажмите на педальный выключатель.  Станок для обрезки углов гидравлический выполнит цикл обрезки.

6.     По окончании работы выключите станок для обрезки углов гидравлический и отключите питание.



ОБСЛУЖИВАНИЕ И УХОД СТАНКА ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКОГО

1.     Содержите станок для обрезки углов гидравлический в чистоте, по окончании рабочей смены очищайте его от бумажных отходов.

2.     Следите за уровнем масла в гидравлической системе, и в случае необходимости доливайте его до необходимой отметки.

3.     В случае возникновения неполадок в работе станка для обрезки углов гидравлического обращайтесь в специализированную сервисную службу.



МЕРЫ ПРЕДОСТОРОЖНОСТИ СТАНКА ДЛЯ ОБРЕЗКИ УГЛОВ ГИДРАВЛИЧЕСКОГО

1.     Во избежание получения травм, остерегайтесь попадания рук и других частей тела в движущиеся части станка для обрезки углов гидравлического.

2.     Не допускайте попадания посторонних предметов между ножами станка для обрезки углов гидравлического.

3.     Не используйте станок для обрезки углов гидравлический для резки других материалов.

4.     Не допускайте попадания воды и других жидкостей в станок для обрезки углов гидравлический.

5.     Не разбирайте станок для обрезки углов гидравлический самостоятельно

6.      Не допускайте натяжения шнура питания.
