ВОДНО-КЛЕЕВОЙ ЛАМИНАТОР

SRFM – 720/900/1100

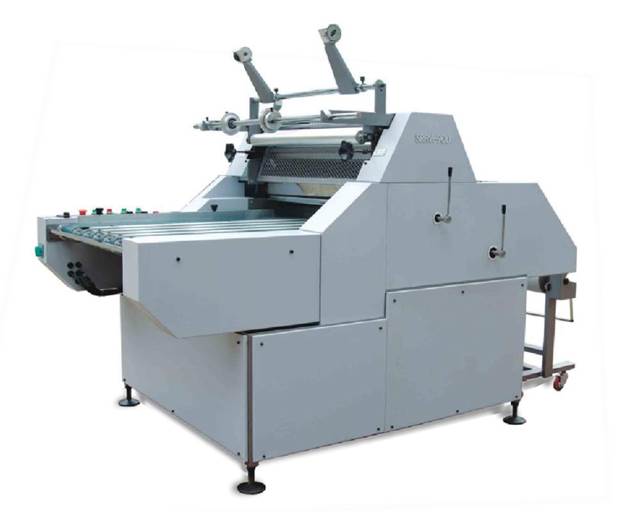

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

1..... ВВЕДЕНИЕ.. 2

2..... ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 2

3..... РАСШИРОВКА ИНДЕКСА.. 3

4..... ОСНОВНЫЕ ЧАСТИ И ПРИНЦИП РАБОТЫ.. 3

5..... УСТАНОВКА И ИСПОЛЬЗОВАНИЕ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА   4

6..... ОСЛУЖИВАНИЕ И УХОД.. 6

7..... ПАНЕЛЬ УПРАВЛЕНИЯ.. 7



1.     ВВЕДЕНИЕ

На данный момент водные ламинаторы SRFM  - 720, 900, 1100 являются наиболее совершенным оборудованием для ламинации, использующим водно-растворимый клей, который не имеет запаха, не ядовит и не загрязняет окружающую среду. Они могут применяться для обработки высококачественных печатных материалов, таких как: фотографии, календари, подарочные упаковки и пр. Водно-клеевой ламинатор оснащена частотным инвертером, системой автоматической обрезки, системой автоматической остановки при отсутствии бумаги, системой автоматического управления клеем, системой быстрой перемотки; обладает высокой скоростью и экономичностью.



2.     ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА



Модель

SRFM720

SRFM900

SRFM1100

Макс.ширина листа, мм

690

890

1090

Плотность бумаги, г/м2

80-500

Скорость ламинации, м/мин

0-40

Питание

220В 50Гц

Мощность, кВт

2.5

3

3

Вес, кг

800

900

1100

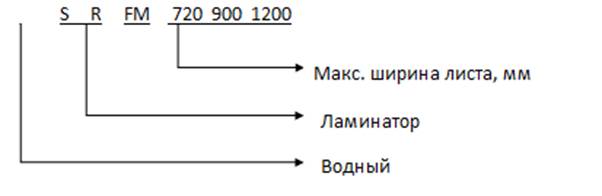

3.     РАСШИРОВКА ИНДЕКСА ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

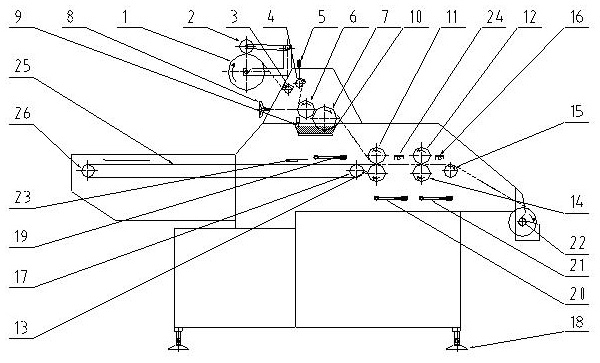

4.     ОСНОВНЫЕ ЧАСТИ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА И ПРИНЦИП РАБОТЫ

Описание: mainparts.JPG




1.     Рулон с пленкой

2.     Дисковый нож

3.     Направляющий вал

4.     Натяжной вал

5.     Регулировочный винт

6.     Прижимной вал

7.     Клеевой вал

8.     Маховик регулятора

9.     Клеевой датчик

10.                                                                                                                                                                                                                                       Клеевой резервуар

11.                                                                                                                                                                                                                                       Ламинирующий вал

12.                                                                                                                                                                                                                                       Вытяжной вал

13.                                                                                                                                                                                                                                       Приводной вал транспортера

14.                                                                                                                                                                                                                                       Вытяжной вал

15.                                                                                                                                                                                                                                       Направляющий вал

16.                                                                                                                                                                                                                                       Перфорирующий диск

17.                                                                                                                                                                                                                                       Привод

18.                                                                                                                                                                                                                                       Регулировочный винт

19.                                                                                                                                                                                                                                       Ручка клеевого резервуара

20.                                                                                                                                                                                                                                       Рукоятка прижима ламинирующих валов

21.                                                                                                                                                                                                                                       Рукоятка прижима вытяжных валов

22.                                                                                                                                                                                                                                       Приемный вал

23.                                                                                                                                                                                                                                       Датчик бумаги

24.                                                                                                                                                                                                                                       Отверждающая лампа

25.                                                                                                                                                                                                                                       Транспортер

26.                                                                                                                                                                                                                                       Передний ролик


Принцип работы ламинатора следующий: после обрезки дисковым ножом (2) пленка проходит через направляющий (3) и натяжной (4) валы и попадает между прижимным (6) и клеевым (7) валами, где на нее равномерно наносится клей. Далее пленка приклеивается на бумагу, подаваемую при помощи транспортера (25), проходит через ламинирующие (11) и вытяжные (12,14) валы и наматывается на приемный вал (20).



5.     УСТАНОВКА И ИСПОЛЬЗОВАНИЕ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

5.1.                    Перед установкой внимательно проверьте состояние и комплектность водно-клеевого ламинатора.

5.2.                    Установите водно-клеевой ламинатор на ровную, твердую поверхность и при помощи регулировочных винтов (18) выровняйте ее в горизонтальной плоскости.

5.3.                    Подсоедините водно-клеевой ламинатор к соответствующему заземленному источнику питания.

5.4.                    Установите пленку, согласно следующей схеме:

Описание: filmadjust.JPG

5.5.                    Вставьте  втулки с двух сторон рулона с пленкой.

5.6.                    В соответствии с шириной пленки установите стопорное кольцо с левой стороны оси, затем зафиксируйте позиционную муфту и вставьте фрикционное кольцо. Установите рулон на ось.

5.7.                    Вставьте второе фрикционное кольцо с прокладкой и установите на место регулировочное кольцо (регулировочный винт должен упираться в кольцо). Затяните винт с необходимым усилием.  Чем больше затянут винт, тем больше натяжение пленки.

5.8.                    Установите ось с пленкой на держатель.

5.9.                    Нанесение клея.

5.9.1. Налейте клей в клеевой резервуар и закройте его.

5.9.2. Очистите клеевой вал и установите его на кронштейн, расположенный в средней части водно-клеевого ламинатора. Поверните ручку и поднимите кронштейн (помпа может работать только в этом положении кронштейна).

5.9.3. Включите клеевую помпу, загорится индикатор нанесения клея и воздушный насос начнет нагнетать клей в клеевой вал. На клеевом валу имеются два датчика, которые автоматически останавливают клеевую помпу, если уровень клея становится выше установленного. При снижении уровня клея, помпа снова включается.

5.10.               Использование дискового ножа.

5.10.1.                   В водно-клеевом ламинаторе используется дисковый нож, установленный в держателе, закрепленном на оси при помощи штифтов. С двух сторон держатель фиксируется при помощи стопорных колец.

5.10.2.                   Установите дисковый нож в требуемое положение, опустите держатель так, чтобы нож соприкасался с пленкой, и затем закрутите стопорные кольца.

5.10.3.                   Если обрезать пленку не нужно, просто поднимите держатель, и он зафиксируется в этом положении.

5.11.               Протяжка пленки.

5.11.1.                   В водно-клеевом ламинаторе имеется 5 выводных валов и 2 небольших ролика.

5.11.2.                   Установите приемный вал на небольшой ролик и задвиньте его в гнездо таким образом, чтобы шестерня на ролике вступила в зацепление с ведущей шестерней привода.

5.11.3.                   Обеспечьте наматывание заламинированной продукции на приемный вал и отрегулируйте натяжения при помощи маховичка с левой стороны водно-клеевого ламинатора.

Описание: 1.JPG

5.11.4.                   После того, как рулон полностью намотается, отрежьте заламинированный материал, выньте рулон  и установите на его место новый.

5.11.5.                   На держателе инструмента, помимо отрезного, установлен также перфорационный нож. Метод его регулировки аналогичен описанному выше.

5.12.               Порядок работы

5.12.1.                   Установите рулон с пленкой на держатель, пропустите пленку через направляющий (3), натяжной (4) и клеевые (6,7) валы, заведите ее между ламинирующими (11) и  вытяжными (12) валами, после чего сведите их.

5.12.2.                   При помощи регулировочного маховика (8)  сведите клеевые валы (6,7).

5.12.3.                   Отрегулируйте вертикальное положение клеевых валов и включите клеевую помпу.

5.12.4.                   Положите бумагу на транспортер (25) , запустите его и установите невысокую скорость подачи.

5.12.5.                   При помощи регулировочных ручек (9) прижимного вала (6) отрегулируйте толщину клеевого слоя в зависимости от условий ламинирования.

5.12.6.                   Включите отверждающую лампу и отрегулируйте ее мощность.

5.12.7.                   Во время ламинирования не останавливайте водно-клеевой ламинатор на длительное время, иначе клей на клеевом валу может засохнуть. Отрежьте пленку и установите невысокую скорость на время паузы.

5.12.8.                   Добейтесь равномерного натяжения пленки с обеих сторон при помощи медного регулировочного винта (5), расположенного на оси натяжного вала (6).

5.12.9.                   После завершения работы, отрежьте пленку и извлеките ее остатки. Затем опустите клеевой блок, откройте вентиль и слейте клей в клеевой резервуар. Разведите прижимной (6) и клеевой (7) валы. Очистите поверхность клеевых валов при помощи воды или спирта (во время очистки используйте толчковый режим работы).

5.12.10.              Разведите ламинирующие и вытяжные валы. Выключите водно-клеевой ламинатор и отсоедините ее от источника питания.



6.     ОСЛУЖИВАНИЕ И УХОД ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

6.1.                    После завершения работы необходимо очистить все валы. Клеевой блок и помпа очищаются при помощи воды.

6.2.                    Если клей на поверхности валов засох, то его необходимо очищать при помощи спирта. Не используйте для чистки валов острые предметы, так как это может привести к их повреждению.

6.3.                    В нерабочем состоянии клеевые валы должны быть разведены во избежание их деформации.

6.4.                    Каждые полгода необходимо менять масло в редукторе, остальные движущиеся части в дополнительной смазке не нуждаются.

6.5.                    Оберегайте водно-клеевой ламинатор от воздействия влаги. Накрывайте ее пластиковым чехлом на время остановки.



7.     ПАНЕЛЬ УПРАВЛЕНИЯ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

Описание: controlpanel.JPG

7.1.                    Питание: Индикация готовности к работе.

7.2.                    Передний/Задний нагрев: Кнопочный переключатель служит для включения/выключения нагрева, регулятор управляет температурой нагрева.

7.3.                    Клеевая помпа: Кнопочный переключатель служит для запуска клеевой помпы, индикатор сигнализирует о необходимости добавить клей в резервуар.

7.4.                    Мотор: Кнопочный переключатель служит для запуска водно-клеевого ламинатора, регулятор скорости служит для управления скоростью ламинирования.

7.5.                    Кнопка аварийной остановки: Водно-клеевой ламинатор оборудован двумя кнопками аварийной остановки, которые служат для немедленного прекращения работы.

7.6.                    Переключатель режима:  Левое положение переключателя устанавливает режим непрерывной работы, при отсутствии бумаги водно-клеевой ламинатор останавливается.

7.7.                    Индикатор скорости: Отображает скорость работы ламинатора.

7.8.                    Толчковый режим: Кнопка включения режима находится с правой стороны задней панели водно-клеевого ламинатора. При включении режима водно-клеевой ламинатор работает на невысокой скорости.
