Копировальные машины

WJ-VS-8810K

WJ-VS-1012K

WJ-VS-1015K

WJ-VS-1215K

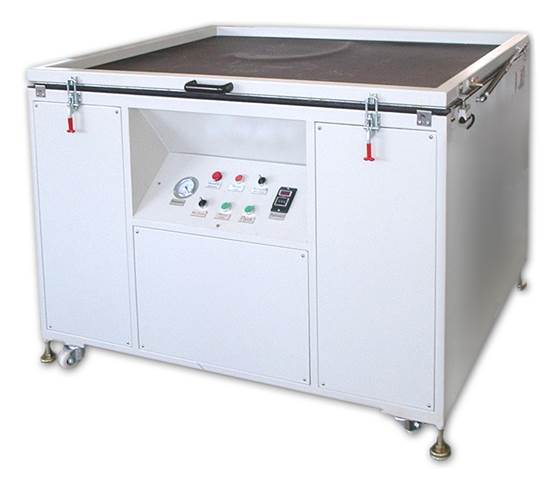

Описание: frontpage



Руководство пользователя


Содержание



Основные технические характеристики. 3

Состав машины.. 3

Руководство по применению.. 3

В процессе работы обратите внимание на следующие моменты.. 4

Оборудование световой трубы.. 4

Электрическая схема принципиальная. 5


Основные технические характеристики копировальной машины

Модель

WJ-VS-8810

WJ-VS-1012

WJ-VS-1015K

WJ-VS-1215

Экспозиция,мм

880x1000

1000x1200

1000x1500

1200x1500

Эл. сеть, В/Гц

380/50

380/50

380/50

380/50

Мощность, кВт

2

3

3

3

Габариты, мм

1300x1100x1050

1500x1200x1050

1750x1200x1050

1750x1500x1050



Состав копировальной машины



Рисунок 1.

1 - прорезиненная ткань; 2 – рама;

3 – поддерживающий пневмоцилиндр;

4 – упор, ограничитель перемещения;

5 – корпус машины; 6 – колесо;

7 – ножка; 8 – электрический блок;

9 - панель управления; 10 – зажим.






Руководство по применению копировальной машины

Рисунок 2.

1 -  Панель управления;

2 – Индикатор давления;

3 – Индикатор питания.

4 – Включение питания

5 – Остановка компрессора

6 – Компрессор;

7 – Время экспозиции;

8 –  Авто/Ручн. режим

9 – Таймер;


Рисунок 3

1 – Прорезиненная ткань;

2 – Крышка;

3 – Поддерживающий пневмоцилиндр;

4 – Ограничивающий упор;

5 - Панель управления;

6 – Кварцевое стекло;

7 - Трафарет;

8 – Воздухоотводящие трубки.




1. Проверьте чистоту поверхности экрана, при необходимости очистите ее, используя подходящие средства (чистящие салфетки, жидкости для чистки стекла и т.д.).

2.  Включите электропитание, включится индикатор питания. Затем вентилятор для охлаждения.

3.  Запустите выключатель высыхания, затем сделайте высыхание, в то время как индикатор индикации идет.

Уложите пленку с изображением на стекло, сверху на пленку раму с сеткой. В створ рамки поместите воздухоотводящие трубки. Закройте крышку, зафиксируйте ее.

4.  При выборе времени экспонирования ориентируйтесь на свой опыт. Общие рекомендации следующие: для сеток с очень тонким слоем фоторезиста следует использовать незначительное время экспонирования; для толстого слоя, а также очень больших изображений следует устанавливать большее время экспонирования. Для различных сеток различно время экспонирования, выбор следует делать согласно опыту и в соответствии со свойствами материалов.

5.  Закройте правый клапан, установите время экспонирования, запустите компрессор, чтобы зафиксировать раму с трафаретом и пленку. После этого запустите экспонирование. По окончании извлеките «засвеченную» раму.

В процессе работы обратите внимание на следующие моменты

1. Не допускать скачков напряжение в электрической сети при включенной копировальной машине.

2. Проверяйте работу охлаждающего вентилятора, чтобы предотвратить перегрев.

3. Содержите в чистоте стекло, избегайте загрязнений, возникновения царапин и прочих повреждений.

Описание: 5

Оборудование световой трубы


1 – вентилятор;

2 – световой короб;

3 – световая защита;

4 – световая труба.



Переместите световой короб от сохнущей копировальной машины и поместите трубу в кадр трубы. Провода между трубой подключены с проводами светового короба. Внимание: не касайтесь стекла световой трубы.



Электрическая схема принципиальная копировальной машины
