МАШИНА ДЛЯ СШИВАНИЯ КОРОБОК ARM-48

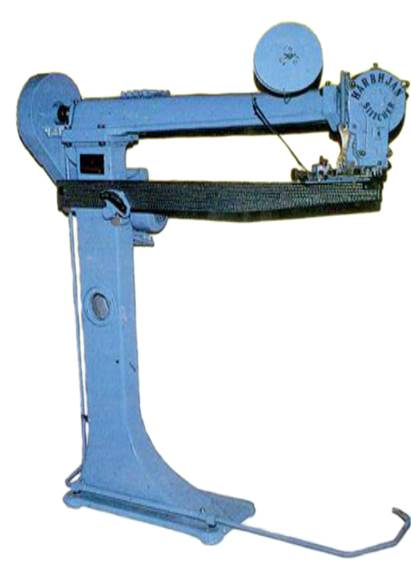

Описание: frontpage



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ



СОДЕРЖАНИЕ



РУКОВОДСТВО ПО СБОРКЕ................................................................... 2

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.................................................... 3

РЕКОМЕНДАЦИИ ПО НАСТРОЙКЕ....................................................... 4

СПИСОК ЗАПАСНЫХ ЧАСТЕЙ.............................................................. 5



РУКОВОДСТВО ПО СБОРКЕ МАШИНЫ ДЛЯ СШИВАНИЯ КОРОБОК

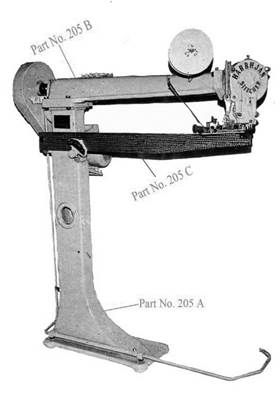

Описание: fitting

Машина для сшивания коробок поставляется в разобранном виде и состоит из следующих частей:

1.     part 205A – Основание

2.     part 205B – Станина

3.     part 65 – Барабан

4.     part 205C – Кронштейн

Сборка осуществляется в следующей последовательности:

1.     Соедините основание и станину при помощи четырех болтов с гайками.

2.     Установите кронштейн на станину.

3.     Установите барабан в средней части кронштейна.



ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ МАШИНЫ ДЛЯ СШИВАНИЯ КОРОБОК



Наиболее важным фактором для правильной работы машины для сшивания коробок является исправность и заточка ножа. Следите за тем, чтобы нож был острым и плотно прилегал к обрезной трубке.



Обрезной нож – это прямоугольная пластина, имеющая четыре режущих кромки. Меняя крепежные отверстия ножа, его можно использовать в 12 положениях, таким образом, один нож служит достаточно долго.



Обрезная трубка имеет одну режущую перешлифовываемую поверхность.



Настройка механизма обрезки.

Опустите обрезной нож в нижнее положение. Настройте обрезную трубку таким образом, чтобы она касалась обрезного ножа. Затем поднимите нож в верхнее положение. Убедитесь, что прижатие ножа к обрезной трубке не мешает его свободному движению.



Заправка проволоки.

Проволока должна четко проходить через обрезную трубку и входить в формирователь скобы. Выступающий из обрезной трубки конец проволоки должен быть достаточно коротким, для того чтобы он не сминался подъемной петлей.



Настройка подачи проволоки.

Подача проволоки настраивается в соответствии с толщиной сшиваемого блока с помощью винта регулировки подачи. Затяните регулировочный винт для уменьшения длины подачи. Ослабьте регулировочный винт для увеличения подачи.

Расстояние между формирователем скобы и ответной частью формирователя настраивается при помощи эксцентрика, регулирующего положение рычага.



Смазка.

Регулярно смазывайте машину для сшивания коробок. Не используйте очень вязкое масло.

РЕКОМЕНДАЦИИ ПО НАСТРОЙКЕ МАШИНЫ ДЛЯ СШИВАНИЯ КОРОБОК



Вид скобы

Дефект

Причина

Описание: a

Идеальная скобка



Описание: b

Одна ножка слишком короткая

Неправильная настройка подачи проволоки или чрезмерное зажатие шпули.

Описание: c

Одна ножка слишком длинная

Слишком большая подача проволоки. Неверная настройка подающего рычага.

Описание: d

Смятая скоба

Проволока не выдерживает пробивное усилие. Используйте более жесткую проволоку.

Описание: e

Одна ножка сломана

Проволока слишком хрупкая. Толкатель проволоки слишком острый.

Описание: f

Мятые ножки

Рычаг слишком низко. Проволока слишком мягкая или тонкая.

Описание: g

Обе ножки короткие

Настройте длину подачи проволоки.

Описание: h

Обе ножки заломлены назад.

Повреждения формирователя скобы.

Описание: i

Одна ножа заломлена назад.

Повреждения формирователя скобы.

Описание: j

Скобка выгнута, края не дожаты

Неверно настроена толщина блока. Настройте рычаг.

Описание: k

Скобка не закрыта

Настройте толкатель.

Описание: l

Одна ножка не дожата

Повреждения ответной части формирователя скобы.

Описание: m

Ножки загнуты внутрь

Настройте толкатель.

Описание: n

Заусенцы на концах проволоки

Нож или обрезная трубка затупились.

Описание: o

Скобка выгнута

Проволока слишком жесткая.

Описание: p

Края отогнуты

Формирователь скобы неисправен.

Описание: q

Проволоку замяло между обрезной трубкой и толкателем

Подаватель проволоки неисправен.



СПИСОК ЗАПАСНЫХ ЧАСТЕЙ МАШИНЫ ДЛЯ СШИВАНИЯ КОРОБОК

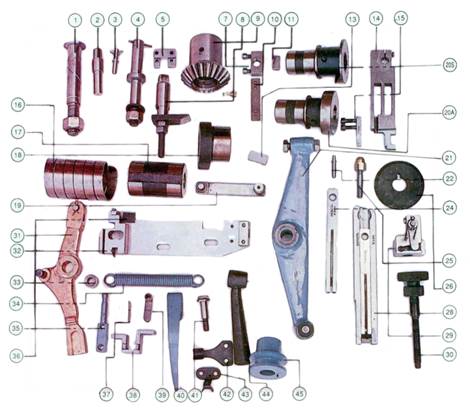

Описание: spare parts

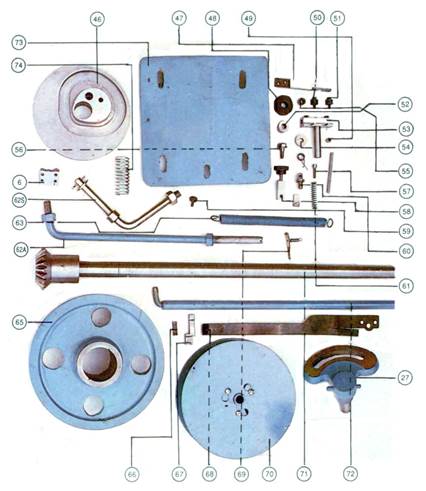

Описание: spare parts 2
