Копировальная рама

ZSB-350













Руководство пользователя




1. Назначение и принцип действия копировальной рамы

1.1. Копировальная рама предназначена для плоской копировки.

1.2. В качестве источника света используется йодно-галиевая ультрафиолетовая лампа для мощной засветки различных материалов.

1.3. Рама управляется по автоматической программе, при автоматизированной экспозиции и автоматической компенсации (интегратор устанавливается дополнительно в некоторых моделях).

1.4. Для получения вакуума используется двухступенчатая откачка воздуха.



2. Основные технические параметры копировальной рамы

Максимальный размер изображения          370*280 мм;

Мощность лампы                                          400 Вт;

Габариты                                                        470×380×600 мм;

Масса                                                              15 кг.

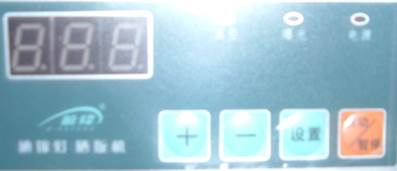

3. Панель управления копировальной рамы

Красная кнопка - «пуск». Вторая справа - переход на регулировку времени экспонирования и времени вакуума.

Кнопки «+» и «» изменяют значения времени экспонирования и времени вакуума.





3.1. Время экспозиции

Нажмите кнопку пуск, на дисплее высветится ранее установленное время экспозиции. Введите время в секундах.

3.2. Время набора вакуума

Нажмите вторую кнопку справа. Время устанавливается аналогично экспозиции.



4.        Порядок работы копировальной рамы

4.1. Включите электропитание, заработает охлаждающий вентилятор, подключится электромагнитный клапан и дисплей.

4.2. Установите необходимые значения экспозиции и времени набора вакуума.

4.3. Установите чувствительный материал.

4.4. Прижмите печатную рамку, заприте рукоятку - начинается откачка воздуха, в то же время начинается отсчет времени.

4.5. После окончания копирования выньте напечатанный материал и приготовьтесь к следующей операции.

4.6. Если следующая операция не требует изменений, уберите чувствительный материал и заприте рукояткой. Программа выполняется автоматически.

4.7. По окончании работы отключите электропитание.



5.   Требования безопасности копировальной рамы

5.1. Периодически проверяйте надежность заземления.

5.2. Своевременно смазывайте вакуумный насос и вентилятор.

5.3. Строго запрещается прикасаться рукой к источнику света из-за его высокой температуры.

5.4. Положение компьютерной платы на главной раме можно слегка изменять, соблюдая осторожность. Запрещается прикасаться к ней острыми предметами.

5.5. Не проверяйте и не испытывайте компьютер главной рамы самостоятельно.



6. Возможные неисправности и их устранения копировальной рамы



6.1. При включении электропитания вентилятор не работает

(1)   Проверьте предохранитель платы основания - не отошел ли он, не перегорел ли.

(2)   Проверьте, есть ли электрический ток в цепи питания.

(3)   Проверьте, надежно ли присоединён нулевой проводник в линии.



6.2. При прижатии печатной рамы не работает вакуумирование

(1) Проверьте, подсоединены ли провода к вакуумному насосу.

(2) Проверьте, включен ли вакуумный насос.

(4)   Проверьте передвижной выключатель вакуума.



6.3. Вакуумный насос работает, но степень вакуумирования недостаточна

(1)   Проверьте, все ли воздушные трубки правильно подсоединены.

(2)   Проверьте, не слишком ли низок уровень масла вакуумного насоса.

(3)   Проверьте, нормально ли работает электромагнитный клапан.

(4)   Проверьте, нет ли трещин и задиров на ленте боковой рамы.

(5)   Проверьте, плотно ли прижимается стекло.



6.4. При включении выключателя экспозиции световая лампа не горит

(1) Проверьте, не упало ли напряжение.

(2) Проверьте, не почернели ли два конца световой лампы, не состарилась ли лампа.

(3) Световая лампа только что работала, дайте ей охладиться  1 - 2 минуты, потому что трубка - холодного запуска. Горячее пусковое устройство не может заставить трубку гореть.

(4) Проверьте, в порядке ли таймер.

(5)   Проверьте, не состарился ли таймер, способен ли он производить высокочастотное напряжение.



6.5. Не работает главный компьютер

(1) Проверьте, подается ли электропитание на трансформатор платы.

(2) Проверьте, достаточен ли контакт сигнала прерывателя.

(3) Проверьте, не поврежден ли выключатель.
