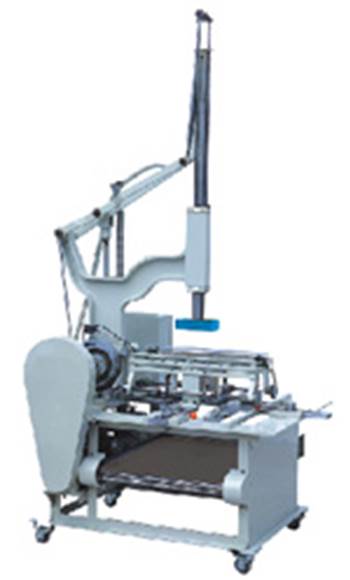

Машина для оклейки коробок

LY-420A





Руководство пользователя




Назначение

Машина LY-420A предназначена для оклейки коробок предварительно выкроенным и проклеенным покровным материалом.



Технические характеристики машины для оклейки коробок:

Параметры электросети                      380 В, 50 Гц

Мощность                                             400 Вт

Производительность                           20…40 шт./мин.

Максимальные размеры коробок              420х360х100 мм

Минимальные размеры коробок        80х60х15 мм

Масса машины                                     680 кг

Габариты машины                               1200х1050х2695 мм



Требования безопасности машины для оклейки коробок

Установку, подготовку, подключение и техническое обслуживание машины должны выполнять соответствующие специалисты, имеющие допуск к данной работе.

К работе на данной машине должны допускаться лица старше 18 лет, прошедшие обучение и инструктаж.



Описание машины для оклейки коробок

К двигающейся вверх и вниз стойке прикрепляется приспособление соответствующее размеру коробки.

Под эту коробку настраиваются продольные и поперечные рамки.

Переключатель режимов «Ручной/Автоматический» (Manual/Auto) задает режим работы машине. В ручном режиме машина произведет лишь один рабочий цикл.

Выключатель «Механизм воздушного потока» включает соответствующий механизм.

Бумажная коробка притягивается и после перемещения вниз между рамками, в которых проклеиваются стороны коробки, отпускается на транспортер.

При нажатии на кнопку «Поворот», при включенном режиме «Автоматический», стойка пресс-формы будет непрерывно перемещаться вверх и вниз, а при включенном режиме «Ручной» стойка пресс-формы произведет один рабочий цикл.

На электрической панели управления задается время при помощи кнопки реле времени. После отображения значения времени на реле задайте время паузы для нижней стороны коробки.

При изменении размеров коробок необходимо изменить приспособление на стойке для соответствующего размера, а затем отрегулировать расстояние между четырьмя щетками. Нажмите на кнопку «Размер __» (Size __). Движение коробки вниз управляется при помощи этой кнопки.

Правильное положение щетки достигается тогда, когда она слегка касается приспособления для ухвата коробки.

Вышеуказанный процесс настройке производить всякий раз при изменении размеров коробки.
