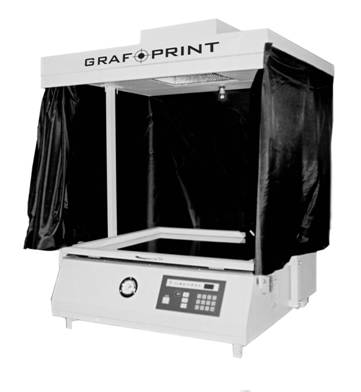

Копировальная рама

GRAFOPRINT

SBD-750, SBDA-750







Описание: image001





Инструкция по эксплуатации






Содержание





1.  ИСПОЛЬЗОВАНИЕ И ХАРАКТЕРИСТИКА.. 3

2.  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:. 3

3.  ИНСТРУКЦИИ ПО РАБОЧЕЙ ПАНЕЛИ.. 3

5.  РАБОЧИЕ ПРОЦЕССЫ... 4

6.  РАБОТА ОБОРУДОВАНИЯ.. 4

7. БЕЗОПАСНОСТЬ РАБОТЫ... 5

8. НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ.. 5

9. ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ.. 5




1.  ИСПОЛЬЗОВАНИЕ И ХАРАКТЕРИСТИКА КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT

1)  Это устройство применяется в основном для плоской и других видов копировки.

2) В качестве источника освещения используется йодно-галиевый ультрафиолетовый свет для мощной засветки различных материалов не только с большой скоростью, но и при великолепном качестве и градацией кристаллической решётки.

3) Рама управляется по автоматической программе, при автоматизированной экспозиции и автоматической компенсации (интегратор устанавливается дополнительно в некоторых моделях)

4) Для получения вакуума используется двухступенчатое вакуумирование. Оно позволяет плотно и равномерно прижимать рабочие поверхности друг к другу.

Допускается эксплуатация копировальной рамы не более 8 часов в сутки.



2.  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT:

Модели

SBD – 750, SBDA – 750

Максимальная площадь печати, мм

750 х 650

Вакуумная система

2-х ступенчатая (0 – 0,08 МПа)

Мощность источника света

2 кВт

Степень равномерности освещения

≥ 85%

Габариты, мм

800 х 700 х 500

Вес, кг

75





3.  ИНСТРУКЦИИ ПО РАБОЧЕЙ ПАНЕЛИ КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT



1)     Время основной экспозиции

Нажмите сетевой тумблер в положение «ВКЛ», окошко ЖКД покажет предварительно установленное время основной экспозиции. Если же данное время выбрано неправильно, то потребуется отладка: нажмите кнопку «сброс» (очистка), на ЖКД возникнет "000". Введите время, которое вы хотите. Например, нужное время составляет 65 секунд - можете нажать  последовательно цифровые клавиши 6 и 5. На ЖКД возникнет 065, означающее, что время основной экспозиции составляет 65 секунд. Эта величина будет сохраняться всегда.

Время основной экспозиции может устанавливаться как в секундах, так и в условных единицах количества света (при наличии светового интегратора).

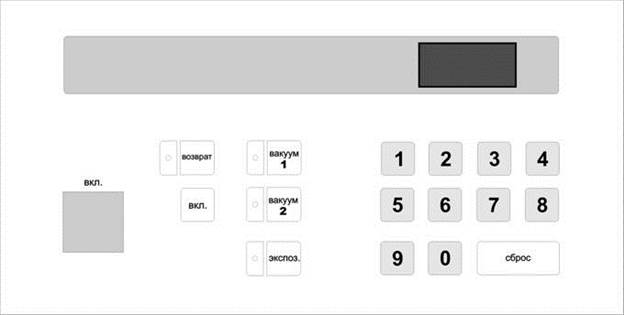

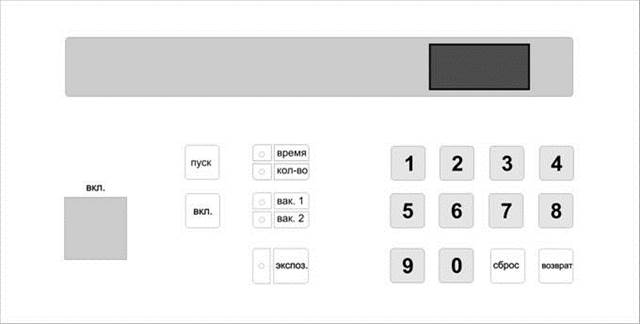

ПАНЕЛИ УПРАВЛЕНИЯ:

Описание: image002

SBD-750

Описание: image003

SBDA-750

(со световым интегратором)



2)     Время вспомогательного света – (в некоторых моделях) устанавливается аналогично основной экспозиции.

3)     Время набора вакуума: нажмите кнопку «Вакуум 1». Лампочка рядом с «Вакуум I» загорится. Это значит, что программа находится в статусе «Вакуума I». Если загорелась лампочка рядом с «Вакуум II» - значит, программа находится в статусе «Вакуума II». Установленное время отображается на индикаторе. Время устанавливается аналогично основной экспозиции.

4) «Вкл/выкл»: в любой момент вы можете прервать рабочий процесс, нажав на эту кнопку

5)  «Сброс» - нажатие на кнопку «сброс» в процессе установки параметра ведет к обнулению значения.

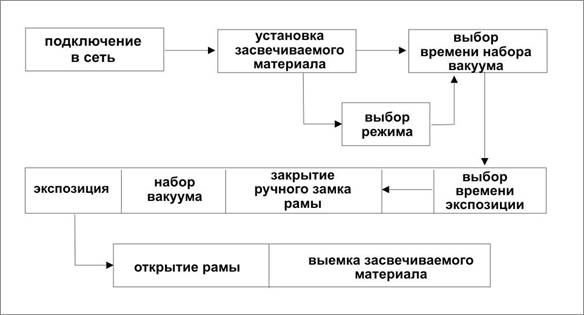

5.  РАБОЧИЕ ПРОЦЕССЫ КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT

Описание: image004



6.  РАБОТА КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT

1)     Включите электропитание, заработает охлаждающий вентилятор, подключится электромагнитный клапан и дисплей.

2)     Освободите рукоятку. Откроется стеклянная печатная рамка, поместите пленку и офсетную пластину, прижмите печатную рамку, заприте рукоятку.

3)     Выберите режим работы: без интегратора («время»), или с компенсатором излучения (интегратором) – «Кол-во». Установите время набора вакуума для первой ступени и время набора вакуума второй ступени. Установите время экспонирования. Нажмите на левую кнопку «вкл.»  - начнется набор вакуума, на ЖК дисплее будет отсчет времени набора вакуума. Когда набор вакуума закончится, включается экспозиция. Отсчет времени автоматический. Окончание времени главной экспозиции автоматически высвечивается на экране. Если выбранное время вспомогательной экспозиции равно 0, программа остановится. Когда общее время экспозиции закончилось, вакуум автоматически снимается.

4)     После окончания экспонирования снимите материал и приготовьтесь к следующей операции.

5)     Если следующая операция не требует изменений, материал обрабатывается по ранее установленной программе. Достаточно нажать на левую кнопку «ВКЛ». Установленная прежде программа выполняется автоматически. Если требуются изменения - переходите к этапу 3.

6)     Когда оборудование не используется, не забудьте отключить электропитание.

7)     Последняя программа сохраняется в памяти.



7. БЕЗОПАСНОСТЬ РАБОТЫ КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT

1)     Оборудование должно быть надёжно заземлено.

2)     Своевременно производите операции по уходу и смазывайте вакуумный насос и вентилятор.

3)     Строго запрещается прикасаться рукой к источникам света. Если на йодно-галиевой лампе остались следы от пальцев, обязательно протрите ее спиртом.

8. НЕИСПРАВНОСТИ КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT И СПОСОБЫ ИХ УСТРАНЕНИЯ

1)    При включении электропитания вентилятор не работает.

(1)  Проверьте наличие, исправность, правильную установку предохранителя.

(2)  Проверьте, есть ли электрический ток в цепи питания.

(3)  Проверьте, надёжно ли присоединён нулевой провод в линии.

2)    При прижатии печатной рамы не работает вакуумирование.

(1) Проверьте - подсоединены ли провода к вакуумному насосу

(2) Проверьте - включён ли вакуумный насос

(3)  Проверьте  передвижной выключатель вакуума.

3)    Вакуумный насос работает, но степень вакуумирования недостаточна

(1)  Проверьте - все ли воздушные трубки правильно подсоединены

(2)  Проверьте - не слишком ли низок уровень масла вакуумного насоса

(3)  Проверьте - работает ли электромагнитный клапан

(4)  Проверьте - нет ли трещин и задиров на ленте боковой рамы

(5)  Проверьте - плотно ли прижимается стекло

4)    При включении выключателя экспозиции световая трубка не горит

(1) Проверьте - не упало ли напряжение

(2) Проверьте - не почернели ли два конца световой трубки, не состарилась ли трубка

(3) Если световая трубка работала, дайте ей охладиться  1 - 2 минуты, потому что трубка – холодного (быстрого) запуска. Горячее пусковое устройство не может заставить трубку гореть.

(4) Проверьте - в порядке ли таймер.

(5)  Проверьте - способен ли она производить высокочастотное напряжение.

5)     Не работает плата управления

(1) Проверьте - подаётся ли электропитание на трансформатор платы

(2) Проверьте - достаточен ли контакт сигнала прерывателя

(3) Проверьте - не повреждён ли выключатель.



9. ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ КОПИРОВАЛЬНОЙ РАМЫ GRAFOPRINT



Наименование электрических деталей



Код

Наименование

Модель

FU1

Предохранитель

RL-30

KM1,КМ2

Пускатель



K1 K7

Промежуточное реле

CJ0-10

SW1-SW3

Концевой выключатель

LX12-2

M4

Вентилятор

12-7

YA1,YA2

Электромагнитный клапан

Модель Q23 X D

M3

Вакуумный насос

R2-1 Rs-0,5

M1,M2

Реверсивный электродвигатель

N0-09

L1, L2

Дроссель

1 KW

Z

Пусковое устройство

СА II-2

JG

Иодно-галлиевый источник света

1 - 3 KW

С1-С3

Конденсатор



L1

Лампа подсветки

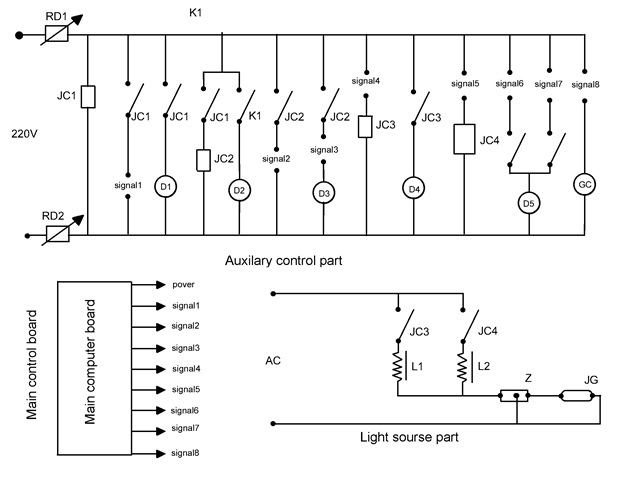

380VОписание: схема1
