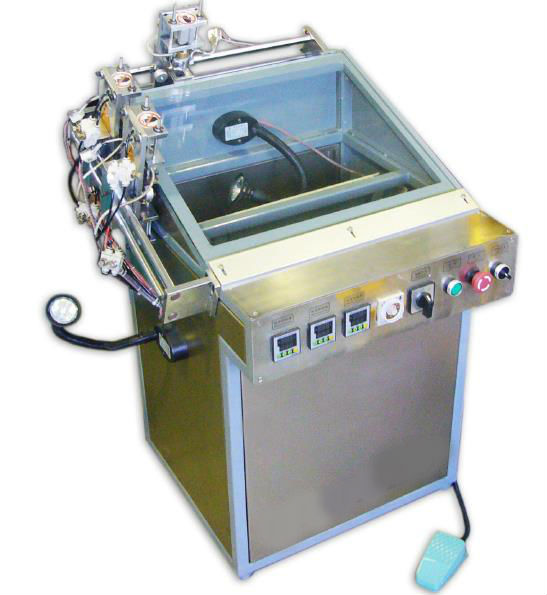

Аппарат для точечной сварки

DH-400





Руководство пользователя


Содержание

  1. НАЗНАЧЕНИЕ
  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  3. ОСНОВНЫЕ ЧАСТИ
  4. ПАНЕЛЬ УПРАВЛЕНИЯ
  5. ПОРЯДОК ЭКСПЛУАТАЦИИ
  6. МЕРЫ ПРЕДОСТОРОЖНОСТИ ВО ВРЕМЯ РАБОТЫ
  7. ОБСЛУЖИВАНИЕ И УХОД
  8. ЭЛЕКТРИЧЕСКАЯ СХЕМА



НАЗНАЧЕНИЕ АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ

Данное аппарат для точечной сварки предназначено для точечной сварки пластиковых листов в целях предотвращения их смещение друг относительно друга во время дальнейшей обработки. Сила и время прижима, а также температура сварки настраиваются индивидуально для каждого материала. Прозрачный рабочий стол с подсветкой обеспечивает удобство позиционирования и точность совмещения листов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ



Диапазон регулировки температуры, 0С

0~400

Кол-во сварочных головок, шт

3

Рабочее давление воздуха, МПа

0,6

Питание

220В/50Гц

Мощность, кВт

2.0

Габариты, мм

600x600x1000

Вес, кг

80

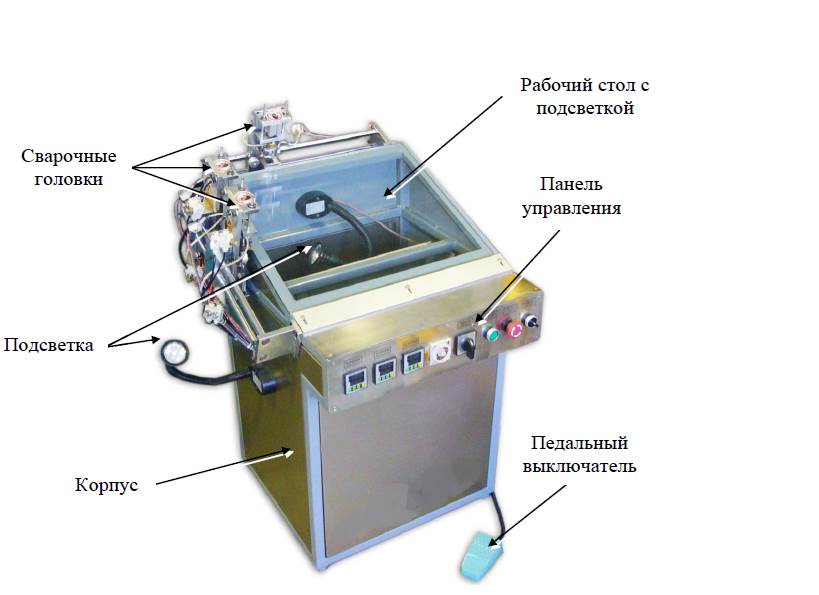

ОСНОВНЫЕ ЧАСТИ АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ

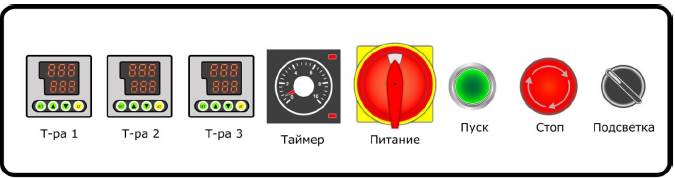

ПАНЕЛЬ УПРАВЛЕНИЯ  АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ



ПОРЯДОК ЭКСПЛУАТАЦИИ АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ

1. Установите аппарат для точечной сварки на твердую, ровную поверхность.

2. Подключите аппарат для точечной сварки к заземленному источнику питания 220В/50Гц.

3. Подключите источник сжатого воздуха к масляно-водяному сепаратору, расположенному с тыльной стороны корпуса аппарата для точечной сварки и установите давление 0,6 МПа.

4. Отрегулируйте положение сварочных головок.

5. При помощи терморегуляторов и таймера установите температуру и время сварки.

6. Расположите материал на рабочем столе и выровняйте его относительно боковых упоров.

7. Для осуществления сварки нажмите на педальный выключатель.

8. Снимите скрепленные листы с рабочего стола.

9. Оцените результат сварки и, при необходимости, произведите

дополнительные настройки.

10. По окончании работы отключите питание и подачу сжатого воздуха.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ВО ВРЕМЯ РАБОТЫ АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ

1. Оператор должен уверенно знать порядок работы на аппарате для точечной сварки и назначение всех органов управления.

2. Управление аппарате для точечной сварки должно осуществляться одним оператором.

3. Обслуживание механических, электрических и пневматических частей аппарата для точечной сварки должно осуществляться квалифицированным персоналом.

4. Выключайте питание, перед тем как производить обслуживание.

5. Не ставьте посторонние предметы на панель управления и рабочий стол.

6. Не прикасайтесь влажными руками к электрическим частям аппарата для точечной сварки.

7. Не держите руки вблизи движущихся частей аппарата для точечной сварки.

8. Не допускайте посторонних людей к аппарате для точечной сварки.

9. Не производите никаких настроек на работающем аппарате для точечной сварки.

10. Не оставляйте аппарат для точечной сварки во включенном состоянии.

11. При возникновении неполадок немедленно выключите аппарат для точечной сварки и обратитесь за помощью к квалифицированному персоналу.

ОБСЛУЖИВАНИЕ И УХОД АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ

1. Содержите аппарат для точечной сварки в чистоте, регулярно очищайте его от пыли и грязи.

2. Периодически смазывайте движущиеся части аппарата для точечной сварки и добавляйте масло в масляно-водяной сепаратор.

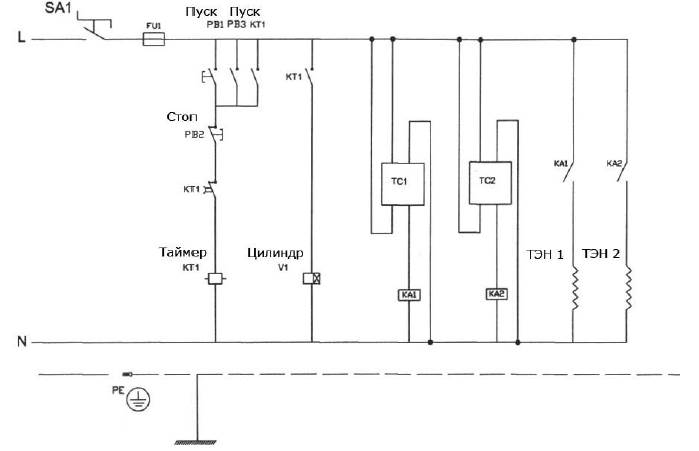

ЭЛЕКТРИЧЕСКАЯ СХЕМА АППАРАТА ДЛЯ ТОЧЕЧНОЙ СВАРКИ
