Автоматический упаковщик ST6030AF

Описание: P1000611



Руководство пользователя

СОДЕРЖАНИЕ

1.         КРАТКИЙ ОБЗОР   2

2.         ОСНОВНЫЕ ЧАСТИ   3

3.         ПАНЕЛЬ УПРАВЛЕНИЯ   5

4.         ПОРЯДОК РАБОТЫ   6

5.         ОБСЛУЖИВАНИЕ И УХОД   7

6.         ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ   8

7.         ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА   9

8.         СПЕЦИФИКАЦИЯ   12

9.         УПАКОВОЧНЫЙ ЛИСТ  17

10.       СПИСОК ЭЛЕМЕНТОВ, НЕ ПОДЛЕЖАЩИХ ЗАМЕНЕ В РАМКАХ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ: 17



КРАТКИЙ ОБЗОР АВТОМАТИЧЕСКОГО УПАКОВЩИКА

Благодарим вас за то, что приобрели наш автоматический упаковщик. Данный автоматический упаковщик идеально подходит для запайки в пленку больших и тяжелых коробок, а также бутилированных напитков, пищевых продуктов, дерева, металла, керамики, бытовых приборов и т.д.

Наличие термоусадочной камеры с обдувом обеспечивает надежную и аккуратную упаковку, пригодную для длительной транспортировки.

Применение современных материалов и нержавеющей стали в конструкции нагревательного туннеля обеспечивают высокую эффективность процесса и долговечность автоматического упаковщика

Двигатели транспортера и вентиляторов имеют высокую мощность и могут работать в непрерывном режиме долгое время.

Применение электрических компонентов от известных производителей повышает надежность автоматического упаковщика.

В автоматическом упаковщике могут применяться пленки PVC, PP, POF и т.д.

Автоматический упаковщик имеет следующие преимущества: компактность, невысокое энергопотребление, высокую производительность и простоту в обслуживании.

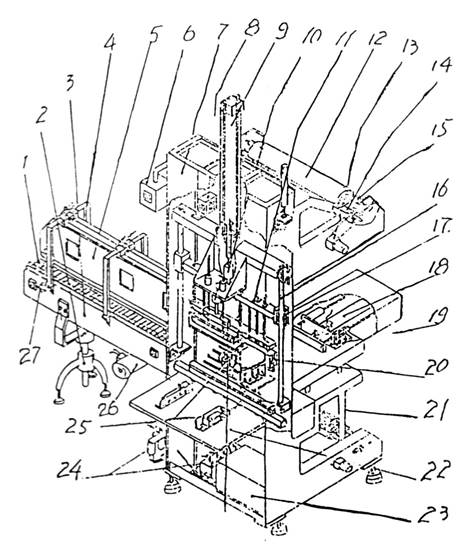

ОСНОВНЫЕ ЧАСТИ АВТОМАТИЧЕСКОГО УПАКОВЩИКА

Описание: mainparts.jpg

Код

Наименование

1

ST6030.4-6

Лента транспортера

2

ST6030.4-20

Опора транспортера

3

ST6030.4-1

Рама транспортера

4

ST6030.4-23

Рама разделительной панели

5

ST6030.4-21

Разделительная панель

6

St6030

Панель управления

7

ST6030.1

Кожух

8

St16030

Преобразователь частоты

9

AIVTAC

Цилиндр запаивателя SC63*500

10

ST6030.202-2/6

Коммутационный блок

11

ST6030.2.2-7/11

Блок насадки

12



Рулон пленки

13



Двигатель размотки

14

ST6030.6.3-00

Первичный вал

15

ST6030.6.1-00

Вторичный вал

16

ST6030.2.2-1

Направляющая

17

GB

Подшипник

18



Цилиндр толкателя

19

ST6030.5-4

Основание цилиндра толкателя

20

ST6030.2.2-12

Верхний запаивающий узел

21

ST6030.2.2-12

Нижний запаивающий узел

22



Рабочий стол

23



Контроллер

24



Узел цилиндра

25



Цилиндр выравнивателя

26



Двигатель транспортера

27



Механизм регулировки транспортера



ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИЧЕСКОГО УПАКОВЩИКА

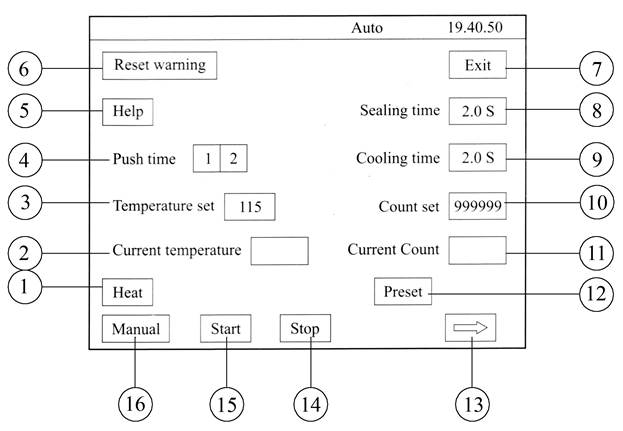

Автоматический режим

Описание: controlpanel 1.jpg





   1.  Нагрев

   2.  Текущая температура

   3.  Заданная температура

   4.  Цикл подачи

   5.  Помощь

   6.  Перезагрузка

   7.  Выход

   8.  Время запайки


   9.  Время охлаждения

10.  Установка счетчика циклов

11.  Текущий цикл

12.  Предварительные установки

13.  Дальше

14.  Стоп

15.  Старт

16.  Ручной режим





Ручной режим

Описание: controlpanel 2.jpg


   1.  Выход

   2.  Нагрев

   3.  Мотор

   4.  Толкать изделие

   5.  Индикация даты

   6.  Остановить изделие

   7.  Индикация ручного режима работы

   8.  Прижим

   9.  Индикация времени

10.  Изделие

11.  Охлаждение

12.  Помощь

13.  Перезагрузка

14.  Запайка




ПОРЯДОК РАБОТЫ АВТОМАТИЧЕСКОГО УПАКОВЩИКА



Автоматический режим

·         Установите верхний и нижний рулоны с пленкой.

·         Подключите питание и подачу сжатого воздуха.

·         Включите питание.

·         Установите температуру запайки.

·         Нажмите кнопку «Нагрев»

·         Спаяйте верхний и нижний рукав пленки вручную.

·         Отрегулируйте высоту двух направляющих пленку осей в соответствии с высотой упаковки.

·         Отрегулируйте ход прижимного цилиндра таким образом, чтобы панель прижимного цилиндра не перемещалась в зоне действия толкающего цилиндра.

·         Отрегулируйте ход толкающего цилиндра таким образом, чтобы он подавал упаковку примерно на 10 мм дальше головки спаивающего резака. После регулировки затяните винты и наденьте защитный кожух.

·         Отрегулируйте скорость транспортера.

·         Установите количество циклов подачи: 1 – для одной линии, 2 – для двух линий.

·         Отрегулируйте натяжение пленки.

·         Отрегулируйте усадочный шов.

·         Отрегулируйте натяжение ленты транспортера.

·         В случае нештатной работы автоматического упаковщика будут выданы соответствующие предупреждения.

Замена нагревательного элемента: выключите питание и подождите, пока запаивающая головка поднимется наверх. Выньте поврежденный нагревательный элемент и замените на новый.



Коэффициент усадки для различных типов пленки:

Тип пленки

Температура усадки, оС

Горизонтальная усадка, %

Вертикальная усадка, %

PE

180

40

50-60

PVC

140

50

0-25

POF

150

60

60



ОБСЛУЖИВАНИЕ И УХОД АВТОМАТИЧЕСКОГО УПАКОВЩИКА

·         Содержите автоматический упаковщик в чистоте.

·         Регулярно смазывайте движущиеся части автоматического упаковщика.

·         Периодически очищайте компоненты регулятора давления. Для этого перекройте подачу воздуха и стравите избыточное давление. Затем поверните против часовой стрелки и снимите соединительное кольцо. Выньте корпус фильтра и извлеките из него фильтрующую сетку. Продуйте ее воздухом и поставьте на место.

·         Периодически проводите обслуживание смазывающей муфты. Для этого перекройте подачу воздуха и стравите избыточное давление. Затем поверните против часовой стрелки и снимите соединительное кольцо. Выньте масляный резервуар, очистите его от грязи и долейте смазку ISD-VG32 или аналогичную до верхней метки.



ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность

Причина

Способ устранения

Плохое качество шва

Слишком низкая температура.

Неисправен нагревательный элемент.

Поверхность спаивающего резака неровная.

Недостаточное давление спаивающего резака.

Упаковочная пленка грязная.

Неправильная регулировка цилиндра резака.

Увеличьте температуру.

Замените элемент.



Выровняйте поверхность.



Проверьте компрессор.

Отрегулируйте давление.

Замените пленку

Отрегулируйте цилиндр.

Сломан элемент транспортера

Неисправность электропроводки.

Неисправен преобразователь частоты.

Проверьте электропроводку.

Проверьте движущиеся части.

Проверьте преобразователь частоты.

Проверьте блок управления.

Отрегулируйте привод транспортера.

Упаковка не подается.

Неисправен концевой выключатель.

Неисправен передаточный клапан.

Сработала система защиты.

Проверьте концевой выключатель, при необходимости – замените.



Разблокируйте систему.

Пленка не разматывается или находится в неправильном положении.

Неисправен двигатель размотки.

Неисправен переключатель размотки.

Верхний или нижний ограничители установлены неверно.

Проверьте двигатель размотки.

Замените переключатель.



Отрегулируйте ограничители.

Не производится спаивание и отрез.

Сработала система предупреждения.

Неисправен клапан.

Неисправно выходное реле.

Разблокируйте систему.



Проверьте клапан.

Проверьте реле.



ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА АВТОМАТИЧЕСКОГО УПАКОВЩИКА

Описание: 1.jpg



Описание: 2.jpg

Описание: 3.jpg

СПЕЦИФИКАЦИЯ АВТОМАТИЧЕСКОГО УПАКОВЩИКА

Спаивающая и отрезающие части

Код

Наименование

Кол-во

1

AIR TAC

Спаивающий и отрезной цилиндр 63х500

1

2

GB3171-89

Гайка М16х1,5

1

3

ST6030.2.2-2



1

4

ST6030.2.2-3

Верхняя прокладка

1

5

ST6030.2.2-4

Нижняя прокладка

1

6

ST6030.2.2-5

Муфта

1

7

ST6030.2.2-6

Ось

1

8

GB5781-86

Болт М8х1,5

4

9

GB95-85

Прокладка 8

4

10

ST6030.2.2-1

Направляющая штанга

2

11

ST6030.2.2.8

М12/М10 Е=170

16

12

GB41-86

Гайка М12

16

13

ST6030.2.2-10

Пружина

8

14

GB41-86

Гайка М10

16

15

GTB30

Подшипник Ø30хØ45хØ64

2

16

ST6030.2.2-7

Поперечная балка

1

17

ST6030.2.2-11

Регулируемая прижимная панель

1

18

ST6030.2.2-12

Верхний запаиватель а)-с ножом, b)-без ножа

1

19

ST6030.2.2-13

Силиконовая лента

1

20

ST6030.2.2-14

Нижний запаивающий блок

1

21

GB5781-86

Болт М10х80

8

22

GB41-86

Гайка М10

16

23

GB5871-86

Болт М8х30

8



Описание: 4.jpg



Механизм размотки пленки

Код

Наименование

Кол-во

1

-------

Верхняя и нижняя бобины с пленкой

2

2

ST6030.6.1-1

Ведомый вал

2

3

GB276-82

Подшипник 60305

4

4

GB5781-86

Болт М8х35

4

5

GB5781-86

Болт М8х35

16

6

GB41-86

Гайка М8

16

7

GB

Подшипник

8

8

ST6030.6.2-1

Ведущий вал

2

9

GB70-85

Шестигранный винт М8х30

8

10

ST6030.6.1-3

Прокладка

8

11

ST60306.3.9

Стопорный вал Ø15х986

2

12

ST6030.6.3.1

Эксцентрик

2

13

ST6030.6.32

Концевой выключатель

2

14

ST60306.3.7

Упорн4ый блок

4

15

ST6030.6.3.4

Кожух

4

16

GB70-85

Шестигранный винт М6х15

18

17

ST6030.6.3.5

Стержень

2

18

GB5781-86

Болт М8х120

4

19

ST6030.6.3-6

Пластиковая втулка Ø8хØ12х90

4

20

GB5781-86

Болт М8х100

8

21

GB41-86

Гайка М8

16

22

GB276-82

Подшипник 6262

16

23

ST6030.6.4.1

Нержавеющая трубка Ø25х1 L=830

4

24

GB5781-86

Болт М8х30

8

25

ST6030.6.5-4

Нержавеющая трубка Ø25х1 L=830

4

26

ST6030.6.2-2a

Цепь Ø12 Z=20 P=3/8” di=6.35

2

27

--------

Двигатель 60Вт 0,6А 220В 4UF/450W

1

28

--------

Цепь Ø3/8

1

29

st6030.6.2-2b

Цепь главного вала Ø35 Z=30 P=3/8

2

Описание: 5.jpg

Воздушные цилиндры (без лотка)

Код

Наименование

Кол-во

1



Воздушный компрессор

1

2



Ресивер

1

3



Плата

1

4



Электромагнитный клапан

6

5



Одиночный клапан

10

6



Охлаждение

1

7



Стопорный цилиндр

1

8



Прижимной цилиндр

1

9



Спаивающий цилиндр

1

10



Выравнивающий цилиндр

1

11



Толкающий цилиндр

1



Описание: 6.jpg





Воздушные цилиндры (с лотком)

Код

Наименование

Кол-во

1



Воздушный компрессор

1

2



Ресивер

1

3



Плата

1

4



Электромагнитный клапан

6

5



Одиночный клапан

10

6



Охлаждение

1

7



Стопорный цилиндр

1

8



Прижимной цилиндр

1

9



Спаивающий цилиндр

1

10



Толкающий цилиндр

1



Описание: 7.jpg



УПАКОВОЧНЫЙ ЛИСТ АВТОМАТИЧЕСКОГО УПАКОВЩИКА

Наименование

Спецификация

Кол-во

1

Нагревательный элемент



1

2

Силиконовая полоска



1

3

Тефлоновая лента



1

4

Гаечные ключи

8-10

1

12-14

1

14-17

1

19-22

1

5

Гаечный ключ

10

1

6

Шестигранный ключ



1

7

Плоская, крестовая отвертка



по 1

8

Масленка



1



СПИСОК ЭЛЕМЕНТОВ АВТОМАТИЧЕСКОГО УПАКОВЩИКА, НЕ ПОДЛЕЖАЩИХ ЗАМЕНЕ В РАМКАХ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ:

·         Приводные и транспортные ремни и цепи.

·         Подвижные и трущиеся элементы транспортировки изделий.

·         Нагревательные элементы и термодатчики.

·         Отрезные запаивающие ножи.

·         Покрытие резиновых подающих валов.

·         Элементы маркировки.

·         Элементы электропневмосистемы.

·         Электрические провода и разъемы.

·         Кнопки и пластиковые рукоятки.

·         Элементы отделки.
