Фальцевальная машина BW-42F

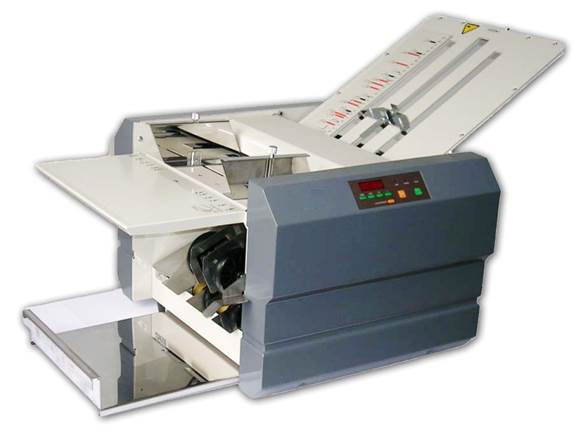

Описание: frontpage.jpg





Руководство пользователя


Содержание

  1. ВВЕДЕНИЕ
  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  3. ОСНОВНЫЕ ЧАСТИ
  4. ПАНЕЛЬ УПРАВЛЕНИЯ
  5. УСТАНОВКА И НАСТРОЙКА
  6. ПОРЯДОК РАБОТЫ
  7. ОБСЛУЖИВАНИЕ И УХОД
  8. СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ



ВВЕДЕНИЕ

 Данное устройство представляет собой компактную, автоматическую,  фальцевальную машину, способную при квалифицированном и аккуратном обращении, долгие годы быть надежным помощником в вашей деятельности.  Благодаря новым технологическим решениям, эта фальцевальная машина предоставит вам отличные возможности при умеренной стоимости.

Данное руководство содержит необходимый справочный материал, описывающий функции отдельных узлов машины и подготовительную работу для различных режимов фальцевания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Формат бумаги

от В7 (91х126 мм)
до А3 (297х432 мм)(1)

Плотность бумаги, г/м2

45-220

Тип сгиба

Одиночный, двойной, «Письмо», «Воротца», «Раскладка», «Зигзаг»

Максимальный размер сгиба, мм

Стол 1: 330; Стол 2: 224

Минимальный размер сгиба, мм

Стол 1: 50; Стол 2: 40

Система подачи бумаги

Фрикционная, трехроликовая

Макс. емкость лотка подачи, л (64 г/м2)

500

Производительность, шт/час

7000

Питание

220В/50Гц

Мощность, Вт

50

Габариты, мм (в рабочем положении)

660х530х520

Вес, кг

27

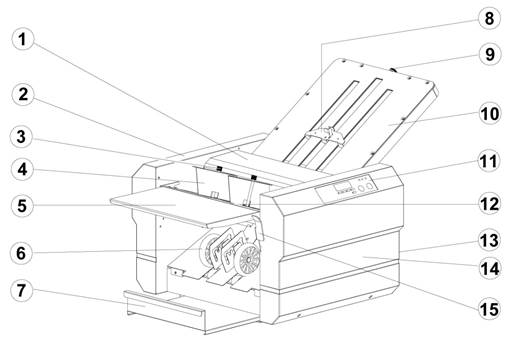

ОСНОВНЫЕ ЧАСТИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Описание: mainparts 1.jpg

Описание: mainparts 2.jpg




Защитная крышка

Левая боковая панель

Подающий ролик

Направляющие

Откидной стол

Выводной ролик

Приемный лоток

Отбрасыватель

Регулятор положения сгиба



Кассета 1

Панель управления

Стол подачи

Кассета 2

Правая боковая панель

Рукоятка стола подачи

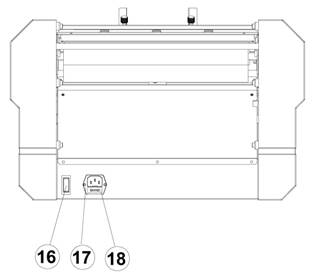

Выключатель питания

Гнездо сетевого шнура

Предохранитель



ПАНЕЛЬ УПРАВЛЕНИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Описание: controlpanel.jpg

Название

Описание

1

Тест

Тестовый сгиб двух листов без подсчета.

2

Старт/Стоп

Запуск и остановка машины.

3

Очистить/Сброс

Обнуление счетчика, сброс ошибки.

4

Цифровые клавиши

Задание количество листов в партии.

5

Счетчик

Отображение количества сфальцованных листов.

6

Контрольные лампы

Индикация состояния машины.

УСТАНОВКА И НАСТРОЙКА ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.    УСТАНОВКА ФАЛЬЦЕВАЛЬНЫХ КАССЕТ  И СТОЛА ПОДАЧИ

1.1.  Совместите выемки (a, b, c, d) на левой и правой сторонах кассет со штифтами фальцевальной машины и зафиксируйте  кассеты.

1.2.  Установите подающий лоток в исходное положение.

Описание: 1.jpg

2.    ВКЛЮЧЕНИЕ ПИТАНИЯ

2.1.  Подключите фальцевальную машину к источнику питания.

2.2.  Переведите переключатель питания в положение «ON», при этом начнется вращение двигателя и фальцевальных валов.

2.3.  После окончания работы обязательно отключайте фальцевальную машину от источника питания.

3.     ЗАКЛАДКА БУМАГИ

3.1.  Поднимите и зафиксируйте откидной стол.

3.2.  Поднимите вверх рукоятку стола подачи.

3.3.  Описание: 2.jpgПоместите бумагу в лоток подачи печатной стороной вверх для всех типов сгиба, кроме сгиба «раскладка»; в этом случае расположите бумагу печатной стороной вниз.

3.4.  Настройте направляющие для бумаги слева и справа так, чтобы они слегка касались бумаги. Выровняйте бумагу относительно центра подающего ролика.

3.5.  Зафиксируйте винты направляющих и опустите вниз рукоятку стола подачи..

3.6.  Подача бумаги может осуществляться неправильно, если ролик неплотно прижимает бумагу. Он не может захватить бумагу, если верхний край листа прикасается к передней пластине лотка подачи. В этом случае поправьте стопку бумаги, слегка подвинув ее назад.

3.7.  Не используйте скрученную или помятую бумагу, это может вызвать проблемы при фальцевании.
Применяйте отпечатанную бумагу только после высыхания чернил, иначе резиновый ролик подачи, сепаратор, фальцевальный вал и другие части фальцевальной машины могут быть испачканы чернилами, что приведет к неполадкам в работе.
Не используйте линованную бумагу, поскольку это может ухудшить качество фальцевания.



4.   НАСТРОЙКА ПРИЕМНОГО СТОЛА

4.1.  Настройте положение прижимного колеса в соответствии с размером и толщиной стопки листов на приемном столе. Выводные ролики должны подхватывать бумагу, попадающую на транспортер.

4.2.  Выдвиньте ограничитель и установите его в таком положении, чтобы сложенные листы укладывались без помех.

5.   НАСТРОЙКА КАССЕТ

5.1.  Освободите стопор и переместите отбрасыватель в положение, соответствующее размерам бумаги и типу сгиба; после отпускания стопора отбрасыватель автоматически зафиксируется в новом положении.

5.2.  В случае одиночного фальцевания отбрасыватель необходимо установить в положение «ALL SIZES», независимо от размеров бумаги.

6.   ПРОБНОЕ ФАЛЬЦЕВАНИЕ

6.1.  Нажмите кнопку «TEST» для подачи двух листов бумаги.

6.2.   Проверьте, правильно ли фальцуется бумага, осмотрев второй лист.

7.   НАСТРОЙКА ПОЛОЖЕНИЯ ФАЛЬЦА

Кас.

Тип сгиба

Один.

Воротца

Письмо

Зигзаг

Двойной

Раскладка

I

Рисунок

Нет

Описание: 6.jpg

Описание: 7.jpg

Описание: 8.jpg

Описание: 9.jpg

Описание: 10.jpg

Сторона А длиннее

Вращать регулятор в сторону уменьшения длины

Сторона А короче

Вращать регулятор в сторону увеличения длины

II

Рисунок

Описание: 11.jpg

Описание: 12.jpg

Описание: 13.jpg

Описание: 14.jpg

Описание: 15.jpg

Описание: 16.jpg

Сторона А длиннее

Вращать регулятор в сторону уменьшения длины

Сторона А короче

Вращать регулятор в сторону увеличения длины



8.   УСТРАНЕНИЯ ПЕРЕКОСА ФАЛЬЦА

Описание: 5.jpgПоверните регулятор угла подачи вправо, если нижняя сторона сложенной бумаги, после выталкивания отогнута вправо (1); поверните регулятор влево, если нижняя сторона листа отогнута влево (2).

Описание: выравнивание.jpg

ПОРЯДОК РАБОТЫ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.    Нажмите кнопку «START/STOP». Фальцевальная машина начнет фальцевание, на счетчтке будет отображаться количество сфальцованных листов.

2.    Если необходимо отфальцевать определенное количество листов, установите необходимое значение при помощи кнопок «1», «10», «100». «1000».

3.    Для прекращения подачи бумаги в процессе работы нажмите кнопку «START/STOP». Подача бумаги прекратится автоматически, когда вся бумага будет отфальцована.

4.    Фальцевальная машина прекратит работу в следующих случаях:

4.1.   Открыт защитный кожух.

4.2.   Фальцевальные принадлежности установлены неправильно.

4.3.  Приемный лоток переполнен.

4.4.  Закончилась бумага в лотке подачи.

4.5.  Произошло замятие бумаги.

5.    В случае замятия бумаги или других неполадок немедленно выключите питание и извлеките заклинившие листы. Если бумага намоталась на фальцевальный вал или другие детали, для облегчения доступа к ней, снимите кассеты 1 и 2.
После устранения неполадки нажмите кнопку «
CLEAR/RESET».

ОБСЛУЖИВАНИЕ И УХОД ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.     Когда фальцевальная машина не работает, накрывайте ее чехлом, чтобы защитить от пыли и грязи.

2.     Чтобы бумажная стружка и краска не скапливались на фальцевальных валах, очищайте их периодически следующим образом:

2.1.  Отсоедините кассеты 1 и 2.

2.2.  Очистите поверхности четырех валиков и сепаратор очистителем для фальцевальных или резиновых валов.

3.     Перед чисткой машины не забудьте отключить  электропитание.

4.     Периодически  очищайте наружную поверхность машины спиртом или предназначенным для нее очистителем. Не пользуйтесь растворителем, так как он обесцвечивает поверхность.

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Неисправность

Причина

Способ устранения

Бумага не подается (проскальзывает).

Бумага только что отпечатана.

Подождите, пока бумага высохнет.

Загрязнен сепаратор.

Очистите сепаратор.

Загрязнен подающий ролик.

Очистите подающий ролик.

Сепаратор износился.

Замените сепаратор.

Недостаточно бумаги в лотке подаче.

Положите в лоток не менее 20 листов бумаги.

Фальцевальная машина не включается.

Произошло замятие бумаги.

Устраните замятие.

На листах образуются морщины.

Бумага только что отпечатана.

Подождите, пока бумага высохнет.

Загрязнен сепаратор.

Очистите сепаратор.

Загрязнен подающий ролик.

Очистите подающий ролик.

Загрязнены фальцевальные валы.

Очистите фальцевальные валы.

Неправильно установлены кассеты.

Установите кассеты правильно.

Замятие бумаги.

Устраните замятие.

Неправильное положение сгиба.

Бумага нестандартной длины.

Используйте бумагу стандартных размеров.
