Фальцевальная машина WARRIOR-404

Описание: Описание: frontpage.jpg





Руководство пользователя


Содержание

1.    Введение

2.    Технические характеристики

3.    Основные узлы

4.    Принцип работы и инструкции по настройке

5.    Запуск фальцевания

6.    Обслуживание и уход

7.    Таблица настройки фальцевальных кассет

8.    Спецификация

ВВЕДЕНИЕ

 WARRIOR 404 представляет собой компактную, автоматическую,  фальцевальную машину, способную при квалифицированном и аккуратном обращении, долгие годы эффективно решать ваши проблемы по фальцовке.  Благодаря новым технологическим решениям , эта фальцевальная машина предоставит вам отличные возможности при умеренной стоимости.

Данное руководство содержит необходимый справочный материал, описывающий функции отдельных узлов фальцевальной машины и подготовительную работу для различных режимов фальцевания.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Максимальный размер бумаги, мм

300х432

Плотность бумаги, г/м2

60-90

Скорость фальцевания, листов/час

10000

Емкость лотка подачи, листов 62 г/м2

150-200

Питание

220В/50Гц

Габариты, мм

810х480х380

Вес, кг

30,5

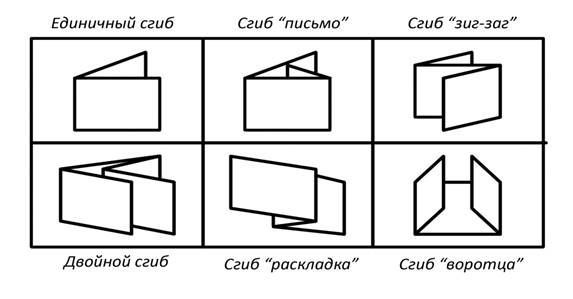

Описание: Описание: образцы сгиба.jpg

ОСНОВНЫЕ ЧАСТИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Описание: Описание: mainparts.jpg

1.         Стол подачи

2.         Направляющие

3.         Механизм подачи листов

4.         Подающий ролик

5.         Подающий ролик

6.         Ограничительный ролик

7.         Фальцевальная кассета 1

8.         Фальцевальная кассета 2

9.         Фальцевальный вал 1

10.       Фальцевальный вал 2

11.       Фальцевальный вал 3

12.       Фальцевальный вал 4

13.       Антистатик

14.       Приемный стол

15.       Прижимные колесики

16.       Приемный лото


ПРИНЦИП РАБОТЫ И ИНСТРУКЦИИ ПО НАСТРОЙКЕ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.     УСТАНОВКА  ФАЛЬЦЕВАЛЬНЫХ КАССЕТ И СТОЛА ПОДАЧИ

1.1.  Совместите выемки на левой и правой сторонах кассет со штифтами фальцевальной машины и зафиксируйте  кассеты.

1.2.  Установите стол подачи в исходное положение.

2.      НАСТРОЙКА МЕХАНИЗМА ПОДАЧИ БУМАГИ

2.1.  Расположите образец листа по центру стола подачи и отрегулируйте положение боковых направляющих в соответствии с размерами бумаги таким образом, чтобы они были параллельны краям листа.
При выполнении второго этапа перекрестной фальцовки лист бумаги необходимо располагать таким образом, чтобы первый фальц располагался ближе к центральному подающему ролику.

2.2.  Установите боковые ролики подачи на расстоянии 5-10 мм от края листа.

2.3.  Описание: 1.jpgОтрегулируйте зазор между центральным роликом подачи и ограничительным роликом. Для этого поместите между ними образец бумаги и вращайте регулировочный винт, расположенный с нижней стороны стола подачи до тех пор, пока не почувствуете легкое усилие при попытке извлечь лист.
Со временем, на поверхности ограничительного ролика может образоваться выемка, препятствующая нормальной подаче листов. В этом случае, ослабьте крепежные винты и поверните ролик в другое положение, после чего вновь зафиксируйте.

2.4.  Отрегулируйте силу прижима подающего ролика. Для этого ослабьте верхний регулировочный винт и переместите его вдоль направляющей в требуемое положение. Чем плотнее бумага, которую вы используете, тем больше должна быть сила прижима.

2.5.  Поместите бумагу в приемный лоток печатной стороной вверх для всех типов сгиба, кроме сгиба «раскладка»; в этом случае расположите бумагу печатной стороной вниз.

2.6.  Не используйте скрученную или помятую бумагу, это может вызвать проблемы при фальцевании.
Применяйте отпечатанную бумагу только после высыхания чернил, иначе резиновый ролик подачи, сепаратор, фальцевальный вал и другие части аппарата могут быть испачканы чернилами, что приведет к неполадкам в работе.
Не используйте линованную бумагу, поскольку это может ухудшить качество фальцевания.

3.    Описание: 3.jpg НАСТРОЙКА КАССЕТ

3.1.  Настройте кассеты 1 и 2 в соответствии с таблицей настройки фальцевальных кассет. Символ «-» обозначает, что кассету необходимо установить задом наперед.

3.2.  Освободите винты запорной планки, переместите ее в положение, соответствующее размерам бумаги и типу сгиба и снова затяните винты.

4.    НАСТРОЙКА ПРИЖИМНОГО КОЛЕСА И ОГРАНИЧИТЕЛЯ ПРИЕМНОГО СТОЛА

4.1.  Описание: 2.jpgНастройте положение прижимного колеса в соответствии с размером и толщиной стопки листов на приемном столе. Выводные ролики должны подхватывать бумагу, попадающую на транспортер.

4.2.  Выдвиньте ограничитель и установите его в таком положении, чтобы сложенные листы укладывались без помех.

5.     ПРОБНОЕ ФАЛЬЦЕВАНИЕ

5.1.  Нажмите кнопку «START» для подачи двух листов бумаги, затем остановите подачу кнопкой «STOP». Проверьте, правильно ли фальцуется бумага, осмотрев второй лист.

5.2.  Если лист подается с перекосом, попробуйте немного изменить угол установки направляющих.

ФАЛЬЦЕВАНИЕ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.    Описание: paper fan.jpgВозьмите стопку бумаги объемом 100-150 листов, сдвиньте ее веером, как показано на рисунке, и положите на стол подачи.

2.    Нажмите кнопку «START».

3.    Не меняйте скорость фальцевания после настройки фальцевальных кассет, так как это может привести к изменению параметров фальцовки.

4.    В случае накопления большого количества сфальцованных листов в приемном лотке, остановите фальцевальную машину и освободите лоток, после чего можете продолжить работу.

5.    В случае замятия бумаги или других неполадок, немедленно выключите питание и извлеките заклинившие листы, вращая маховик ручной подачи в обратном направлении. Если бумага намоталась на фальцевальный вал или другие детали, для облегчения доступа к ней, снимите кассеты 1 и 2.

6.    Для прекращения подачи бумаги в процессе работы нажмите кнопку «STOP».

ОБСЛУЖИВАНИЕ И УХОД ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.     Когда фальцевальная машина не работает, накрывайте ее чехлом, чтобы защитить от пыли и грязи.

2.    В процессе работы резиновые подающие ролики засаливаются. Для их очистки  можно воспользоваться тонкой шлифовальной бумагой.

3.    Чтобы бумажная стружка и краска не скапливались на фальцевальных валах, очищайте их периодически следующим образом:

3.1.  Отсоедините кассеты 1 и 2.

3.2.  Очистите поверхности четырех валиков и сепаратор очистителем для фальцевальных или резиновых валов.

4.     Перед чисткой фальцевальной машины не забудьте отключить  электропитание.

5.     Периодически  очищайте наружную поверхность фальцевальной машины спиртом или предназначенным для нее очистителем. Не пользуйтесь растворителем, так как он обесцвечивает поверхность.

ТАБЛИЦА НАСТРОЙКИ ФАЛЬЦЕВАЛЬНЫХ КАССЕТ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Размер бумаги→

↓Тип сгиба

А3

В4

А4

В5

I

II

I

II

I

II

I

II

Описание: един.jpg

15

-

12

-

10

-

8

-

Описание: двойной.jpg

15

G

12

D

10

B

8

A

Описание: письмо.jpg

19

M

17

H

14

F

11

C

Описание: зиг-заг.jpg

9

M

7

H

5

F

3

C

Описание: воротца.jpg

20

S

18

R

16

P

13

K

Описание: раскладка.jpg

6

G

4

D

2

B

1

A



СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Неисправность

Причина

Способ устранения

Прерывистая, беспорядочная подача листов.

1. Направляющие установлены слишком близко от краев листа.

2. Слишком маленький зазор между подающим и ограничительным роликом.

3. Недостаточный прижим или износ переднего подающего ролика.

4. Износился приводной ремень.

1. Раздвиньте направляющие.

2. Увеличьте зазор.


3. Отрегулируйте прижим или замените ролик.

4. Замените ремень.

Слишком тонкая бумага сминается.

1. Чрезмерный прижим переднего подающего ролика.

2. Слишком маленький зазор между подающим и ограничительным роликом.

3. Слишком высокая скорость.

4. Перекос бумаги.


5. Чрезмерный прижим фальцевальных валов.

1. Отрегулируйте силу прижима.

2. Увеличьте зазор.


3. Уменьшите скорость.

4. Отрегулируйте положение направляющих.

5. Обратитесь в сервисную службу.

Подача сдвоенных листов. Фальцевальная машина останавливается

1. Слишком большой зазор между подающим и ограничительным роликом.

2. Замятие бумаги приводит к срабатыванию защитной блокировки.

1. Уменьшите зазор.


2. Устраните замятие, выключите и снова включите фальцевальную машину.

Сфальцованные листы вдвигаются друг в друга или сминаются на столе подачи.

1. Неправильное положение прижимного колеса.

1. Отрегулируйте положение прижимного колеса.

Сфальцованные листы выводятся в беспорядке.

1. Нерегулярная подача листов.

2. Выводные валы износились или неровно установлены.

3. Ослаб выводной ремень.

4. Приводной ремень износился.

1. Отрегулируйте подачу листов.

2. Замените или отрегулируйте валы.

3. Натяните или замените ремень.

4. Замените ремень.



СПЕЦИФИКАЦИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Описание: catalogue.jpg



Описание: catalogue sheet.jpg
