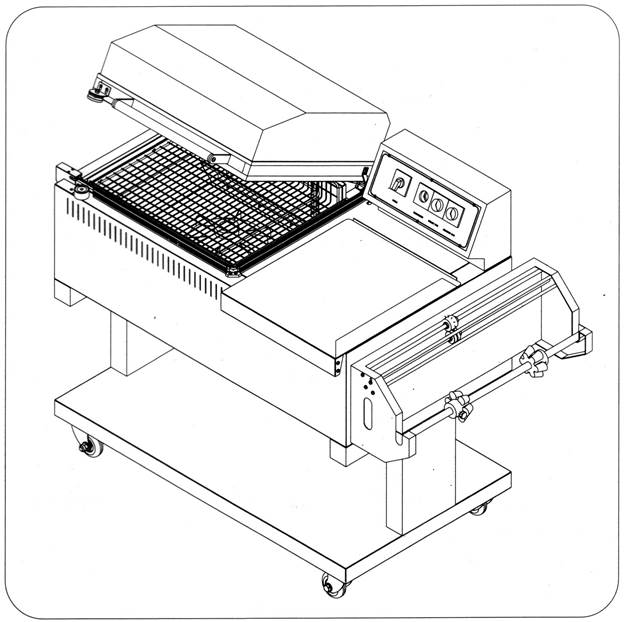

Термоусадочная машина

FM-4030/FM-4030A

FM-5540/FM-5540A

Описание: frontpage.jpg

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ   3

ГАБАРИТЫ МАШИНЫ И УПАКОВКИ   4

ПАНЕЛЬ УПРАВЛЕНИЯ   6

ОСНОВНЫЕ ЧАСТИ   7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   12

УСТАНОВКА   13

ПОРЯДОК РАБОТЫ   14

ОБСЛУЖИВАНИЕ И УХОД   15

ЭЛЕКТРИЧЕСКАЯ СХЕМА   16

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ   17



ВВЕДЕНИЕ

Как пользоваться руководством.

1.    Перед тем как пользоваться термоусадочной машиной, внимательно изучите настоящее руководство.

2.    Обращайтесь с руководством бережно и храните его недалеко от машины.

3.    Компания-производитель оставляет за собой право вносить изменения в конструкцию машины без предварительного уведомления.

Меры предосторожности.

1.    Предохранитель и соединительные провода должны соответствовать мощности машины.

2.    Во избежание повреждения термоусадочной машины и опасности поражения электрическим током, не допускайте попадания жидкости внутрь машины.

3.    Не используйте термоусадочную машину в пыльных помещениях и помещениях с повышенной влажностью.

4.    Не дотрагивайтесь до нагревательного элемента и запаивающего ножа во время работы машины.

5.    Не кладите твердые предметы рядом с запаивающим ножом.

6.    Обычное время запайки составляет 0,8-1,5 сек. Во избежание повреждения ножа, не устанавливайте слишком длительное время запайки.

7.    Температура термоусадки находится в диапазоне 200-300оС. Во избежание повреждения запаивающего ножа и ухудшения качества упаковки не превышайте данную температуру.

8.    Запаивающий нож, тефлоновый ремень и неопреновый уплотнитель являются расходными материалами и нуждаются в периодической замене.

9.    Перед обслуживанием отсоединяйте термоусадочную машину от источника питания.

Особенности машины.

1.    Данное оборудование широко применяется для упаковки продуктов, игрушек, косметики, товаров повседневного спроса, книг, электротоваров, хозтоваров и пр.

2.    Термоусадочная машина имеет компактные размеры и легка в обслуживании.

3.    Для термоусадки может применяться пленка различных типов: PVC, POF и т.д.

4.    Запаиващий нож изготовлен из низкоадгезивного, стойкого к высоким температурам материала, что обеспечивает прочный, ровный шов. Время запайки легко регулируется в зависимости от толщины пленки.

5.    Нагревательный элемент из нержавеющей стали с теплопоглотителем обеспечивает быстрый нагрев и имеет большой срок службы.

6.    Термоусадочная машина может длительное время работать  в непрерывном режиме.

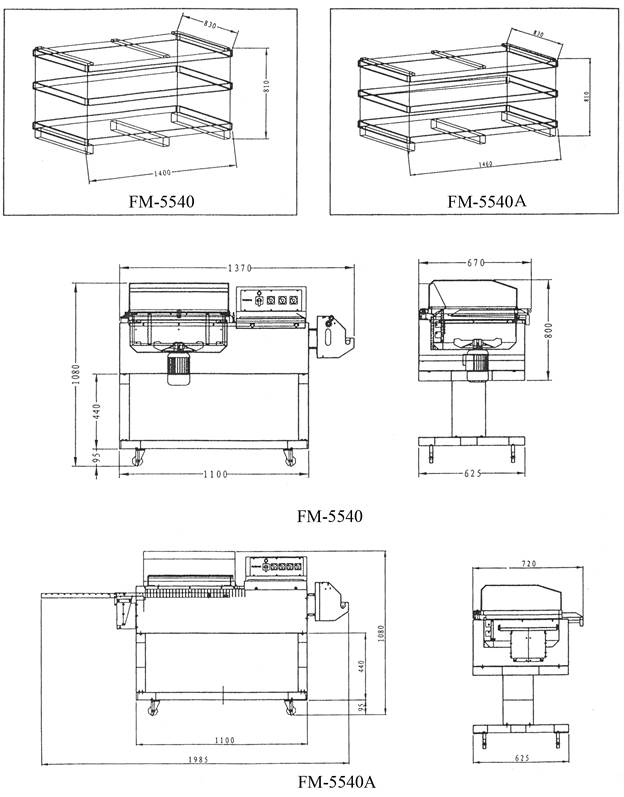

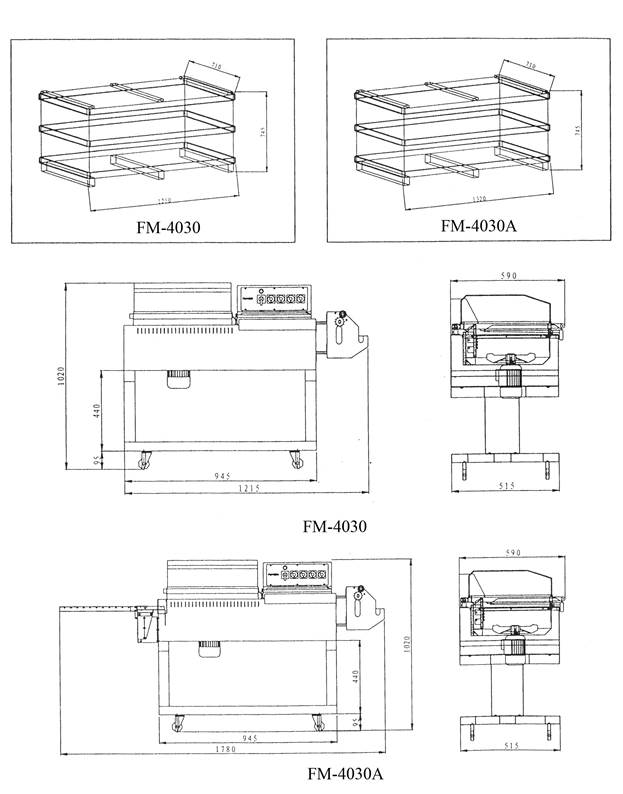

ГАБАРИТЫ ТЕРМУСАДОЧНОЙ МАШИНЫ И УПАКОВКИ

Описание: 12.jpg

Описание: 13.jpg

ПАНЕЛЬ УПРАВЛЕНИЯ ТЕРМУСАДОЧНОЙ МАШИНЫ

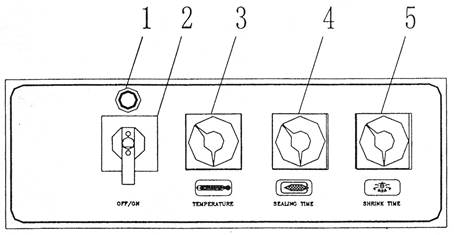

FM-4030/FM-5540

Описание: 14.jpg

1.    Индикатор питания

2.    Включение/Выключение питания.

3.    Терморегулятор

4.    Время запайки

5.    Время усадки

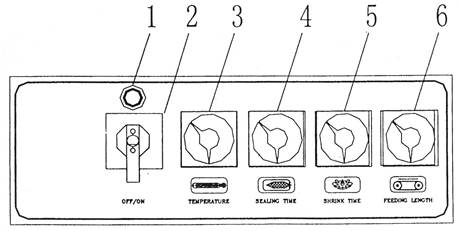

FM-4030A/FM-5540A

Описание: 15.jpg

1.    Индикатор питания

2.    Включение/Выключение питания.

3.    Терморегулятор

4.    Время запайки

5.    Время усадки

6.    Перемещение транспортера



ОСНОВНЫЕ ЧАСТИ ТЕРМУСАДОЧНОЙ МАШИНЫ

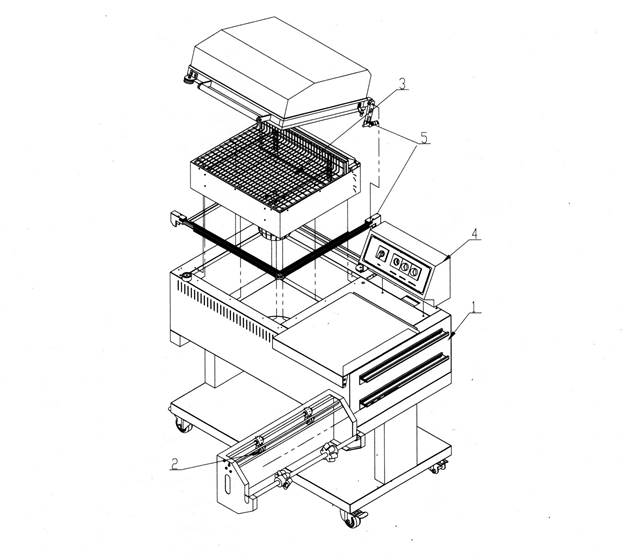

Общий вид.

Описание: 5.jpg



Наименование

Количество

1

Рама

1

2

Блок подачи пленки

1

3

Термоусадочный блок

1

4

Блок управления

1

5

Запаивающий блок

1

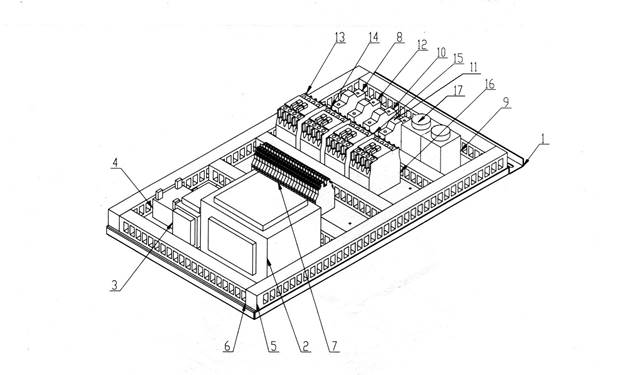

Коммутатор.

Описание: 6-1.jpg



Обозначение

Наименование

Количество

1



Плата коммутатора

1

2

T2

Трансформатор запаивающего ножа

1

3

T1

Трансформатор

1

4

V1

Мостовой выпрямитель

1

5



Разъем

1

6



Разъем 2

1

7

X

Контактная колодка

1

8

QF1

Предохранитель нагревательного элемента

1

9

KT2

Реле задержки

1

10

QF2

Электромагнитный предохранитель

1

11

QF3

Предохранитель запаивающего ножа

1

12

QF4

Предохранитель вентилятора

1

13

KM1

Электромагнитный пускатель

1

14

KM2

Пускатель вентилятора

1

15

KM3

Пускатель нагревателя

1

16

KM4

Пускатель запаивающего ножа

1

17

K1

Реле транспортера

1

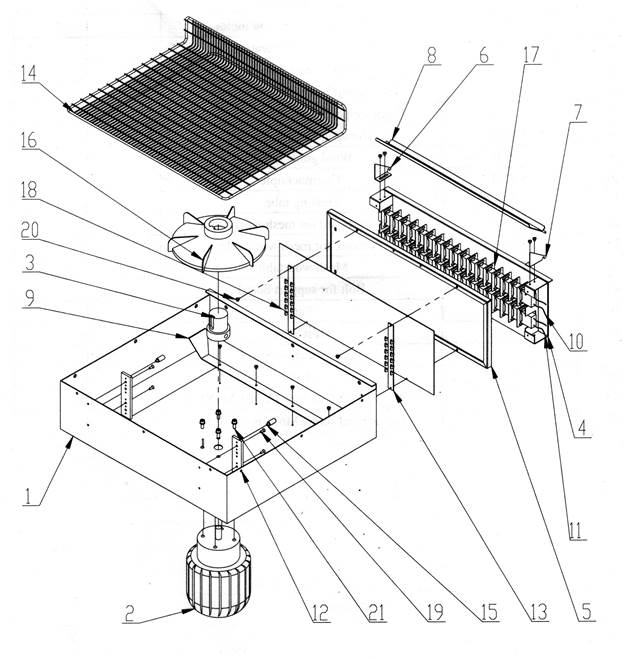

Блок обдува

Описание: 7.jpg



Обозначение

Наименование

Кол-во

1

1-18B

Кожух вентилятора

1

2



Двигатель обдува

1

3

2-16J

Втулка двигателя

1

4

1-25B

Монтажная панель нагревательного элемента

1

5

1-27B

Передняя теплоизолирующая панель

1

6

1-22B

Левый кронштейн верхней рамы

1

7

1-22B

Правый кронштейн верхней рамы

1

8

1-24B

Панель

1

9

1-26B

Воздушный экран

1

10

1-35B

Термопара

1

11

1-35A

Нагревательный элемент

2

12

1-29B

Кронштейн сетчатого стола

2

13

1-28B

Скоба крепления сетчатого стола

2

14

1-34B

Сетчатый стол

1

15

2-37J

Болт кронштейна

2

16



Вентилятор

1

17

1-36B

Теплопоглотитель

34

18



Термозащита

1

19



Болт

4

20



Крестовые винты М4х5-5

12

21



Винт М6х16

4



Держатель рулона.

Описание: 8.jpg



Наименование

Количество

1

Держатель рулона

1

2

Ось перфоратора

2

3

Колесико

1

4

Направляющая ось

2

5

Панель направляющей

2

6

Фиксатор

2

7

Кожух перфорирующего колеса

4

8

Игольчатое колесо перфоратора

2

9

Рифленое колесико

2

10

Винт М5х16

8

11

Болт

2

12

Болт

6

13

Верхняя панель направляющей

2

14

Винт М4х6-6

6

ТРАНСПОРТЕР ТЕРМУСАДОЧНОЙ МАШИНЫ



Описание: 16.jpg



Наименование

Кол-во

Наименование

Кол-во

73

Рег. ручка

1

85

Двигатель

1

74

Консоль

1

86

Основание двигателя

1

75

Винт

1

87

Балка

1

76

Опора

1

88

Ролик

2

77

Направляющая

2 пары

89

Кожух вала

1

78

Опора

1

90

Приводной вал

1

79

Консоль

1

91

Балка

1

80

Уголок

2 пары

92

Верхняя панель

1

81

Панель

1

93

Сетчатая лента

1

82

Ролик

13

94

Ось

4

83

Панель

1

95

Ведомый ролик

4

84

Доп. консоль

1

96

Задний вал

1



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМУСАДОЧНОЙ МАШИНЫ

Модель

FM-4030

FM-4030A

FM-5540

FM-5540A

Питание

1 фаза 220В, 50Гц

Мощность, кВт

3.8

4.0

4.0

4.2

Макс. размер упаковки, мм

400х300

400x300

550х400

550x400

Вес, кг

100

110

125

135

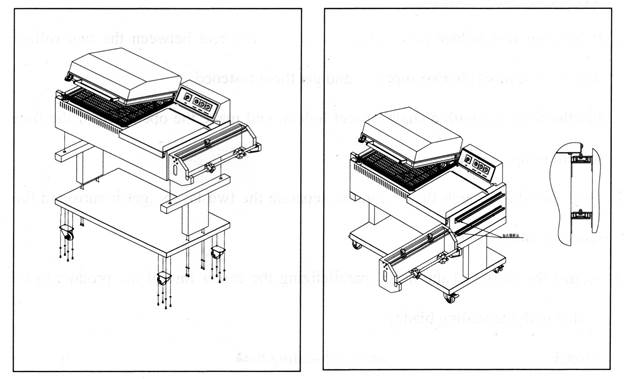

УСТАНОВКА ТЕРМУСАДОЧНОЙ МАШИНЫ

1.    Снимите картонную упаковку.

2.    Установите термоусадочную машину на твердую, ровную поверхность.

3.    Удалите защитную пленку.

4.    Установите на основание 4 ролика, при этом передние два должны быть с блокировкой.

5.    Установите и закрепите винтами боковые панели.

6.    Установите термоусадочную машину на основание.

7.    Совместите пазы на рейках держателя рулона и правой панели, отрегулируйте положение держателя и закрепите его.

8.    Убедитесь, что параметры питающего  напряжения соответствуют требованиям, указанным на заводской табличке с обратной стороны машины.

Описание: 9.jpg

ПОРЯДОК РАБОТЫ ТЕРМУСАДОЧНОЙ МАШИНЫ

   1.       Включите питание, установите температуру в соответствии с типом пленки (обычно 200-300оС).

   2.       Установите время запайки в соответствии с типом пленки (обычно 0,8-1,5 сек; слишком большое время может привести к повреждению запаивающего ножа и неопренового уплотнителя; слишком маленькое время ухудшает качество запаянного шва).

   3.       Установите время запайки немного больше обычного, если вы только что включили питание, так как запаивающий нож не успел полностью нагреться. В дальнейшем уменьшите время запайки до обычного.

   4.       Наденьте рулон с пленкой на ось, отцентрируйте и зафиксируйте.

   5.       Если держатель пленки не входит в комплект поставки, установите рулон пленки непосредственно между валами.

   6.       Установите ось вместе с рулоном на держатель, открытой стороной к оператору.

   7.       Протяните пленку через перфоратор и положите на рабочий стол.

   8.       Установите высоту сетки таким образом, чтобы центр продукта находился на уровне верхней кромки запаивающего ножа.

   9.       Протяните пленку влево в область запайки и спаяйте левый край.

10.       Расположите продукт на рабочем столе между верхним и нижним слоем пленки и затем переместите в область запайки.

11.       Расстояние между краем продукта и кромкой запаивающего ножа должно составлять ½ высоты продукта, для того чтобы обеспечить достаточное количество пленки для термоусадки.

12.       Когда на панели управления загорится красный индикатор, сигнализирующий о том, что температура достигла заданного значения, опустите верхнюю крышку термоусадочной камеры. Запаивающий нож спаяет края пленки и через одну секунду автоматически включится вентилятор обдува, осуществляющий термоусадку.

13.       Параметры задержки установлены на заводе, для их изменения обратитесь к поставщику.

14.       По окончании процесса термоусадки, крышка термоусадочной камеры автоматически откроется.

ОБСЛУЖИВАНИЕ И УХОД за ТЕРМУСАДОЧНОЙ МАШИНОЙ

   1.       По окончании смены очистите рабочий стол и термоусадочную камеру.

   2.       Периодически очищайте запаивающий нож при помощи куска материи, смоченной в антиадгезивной жидкости.

   3.       Регулярно смазывайте движущиеся части машины.

   4.       Следите за состоянием запаивающего ножа, тефлонового ремня и неопренового уплотнителя.

   5.       Отключайте термоусадочную машину от источника питания перед обслуживанием.

Процедура замены запаивающего ножа:

Описание: 10.jpg

1.    Открутите винты, которыми крепится нож, и выньте его.

2.    Вставьте один конец нового ножа в паз прижима, зафиксируйте его и затяните винты.

3.    Аккуратно установите запаивающий нож в керамический держатель, вставьте другой его конец в паз прижима, зафиксируйте и затяните винты.

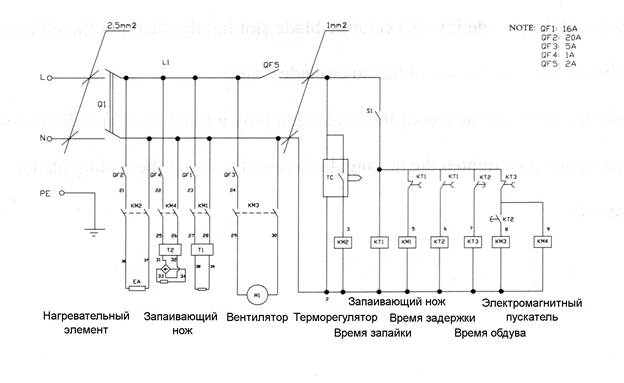

ЭЛЕКТРИЧЕСКАЯ СХЕМА ТЕРМУСАДОЧНОЙ МАШИНЫ

Описание: 11.jpg

FM-4030/FM-5540

Описание: 18.jpg

FM-4030A/FM-5540A

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ТЕРМУСАДОЧНОЙ МАШИНЫ

Неисправность

Причина

Способ устранения

Запаивающий нож не нагревается

Сработал автомат защиты.

Проверьте цепь и включите автомат.

Запаивающий нож поврежден.

Замените запаивающий нож.

Неисправен трансформатор.

Проверьте выходное напряжение трансформатора в режиме запайки, если оно меньше 54В – замените трансформатор.

Запаивающий нож нагревается, но пленка не отрезается.

Нож частично поврежден.

Замените нож.

Нож загрязнен.

Очистите нож.

Повреждена тефлоновая лента.

Замените тефлоновую ленту.

Поврежден неопреновый уплотнитель.

Замените неопреновый уплотнитель.

Керамический держатель ножа плохо закреплен.

Закрепите держатель.

Вентилятор обдува работает, но эффект термоусадки слабый.

Слишком низкая температура термоусадки.

Увеличьте температуру.

Недостаточное время термоусадки.

Увеличьте время.

Крышка термоусадочной камеры закрывается, но запайка и термоусадка не осуществляются.

Неисправен или неверно отрегулирован концевой выключатель.

Отрегулируйте или замените концевой выключатель.
