Термотрансфер

SD68-combo



Описание: title

Руководство пользователя



Технические характеристики термотрансфера

Напряжение  сети                                                   ~ 220 Вольт

Потребляема мощность                                         1250 вт.

Временной диапазон таймера                               0-999 сек.

Диапазон базовой температуры                200-380 ˚F

Диапазон рабочей температуры               205-430 ˚F

Размер рабочей панели, мм                                  280х350

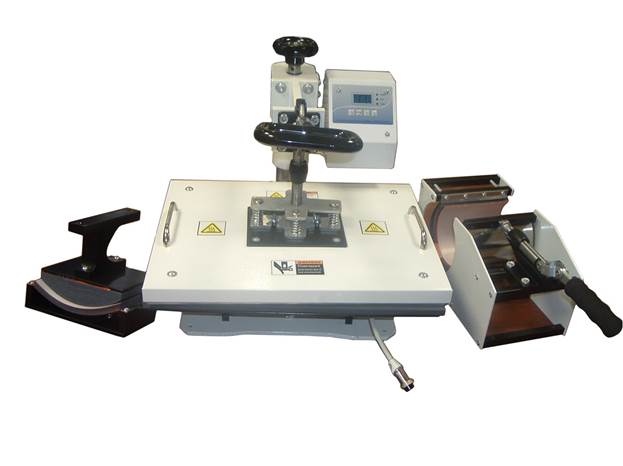

Cменные термоэлементы (6 шт) термотрансфера

Описание: 5-7,5 mug

Нагревательный элемент для чашек/кружек диаметром
5-7,5 см.

Описание: 7

Нагревательный элемент для чашек/кружек диаметром
7,5-9 см

Описание: 11, 15 plate

Нагревательные элементы для тарелок диаметром 11 и 15 см



Описание: hat

Нагревательный элемент для кепок/бейсболок с рабочей поверхностью 14х8,5 см



ВНИМАНИЕ!!!  ИЗДЕЛИЕ ИЗМЕРЯЕТ ТЕМПЕРАТУРУ ПО ШКАЛЕ ФАРЕНГЕЙТА!!!

Диапазон температур, рекомендованный заводом изготовителем, 220 - 380 ˚F (105 – 195 ˚C).



ВНИМАНИЕ!!! Превышение указанных заводом изготовителем температур сокращает срок службы нагревателей.

Нагреватели являются расходным материалом и не подлежат замене по гарантии!!!



Предварительный подогрев  изделий до температуры 140-180 ˚F (60 - 80 ˚C) сокращает время и температуру переноса рисунка.



Внимание!!!!!

При смене нагревателя следите за правильностью (ключ)  соединения  разъемов нагревательных и базового устройств, неправильное подключение  элементов приводит к выходу из строя  всего  изделия и не является гарантийным случаем!!!



Описание: pic

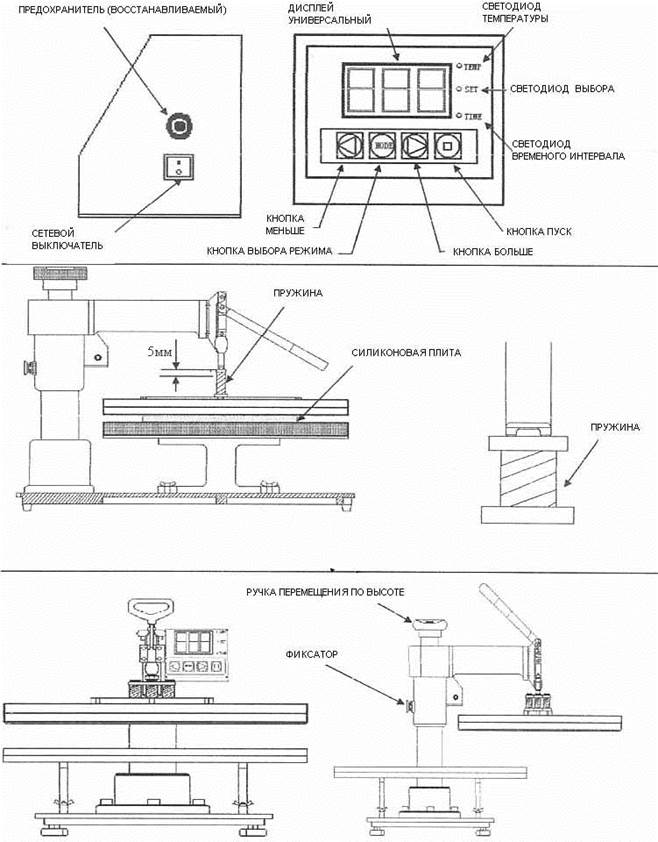

Используйте ручку перемещения по высоте для настройки высоты. Для поворота печатной головы ослабьте фиксатор.

Краткое описание работы термотрансфера



I. Задание параметров термотрансфера

1. Включить сетевой выключатель. На дисплее загорится  #4#, после чего отобразится текущая температура.

2. Нажать кнопку выбора режима (MODE), загорится светодиод SET.

3. Кнопками БОЛЬШЕ и МЕНЬШЕ выставить базовую температуру.

4. Еще раз нажать кнопку выбора режима (MODE), загорятся светодиоды  TEMP и  SET.

5. Кнопками БОЛЬШЕ и МЕНЬШЕ выставить рабочую температуру.

6. Еще раз нажать кнопку выбора режима (MODE), загорятся светодиоды  TIME и SET.

7. Кнопками БОЛЬШЕ и МЕНЬШЕ выставить интервал времени.

8. Еще раз нажать кнопку выбора режима (MODE), все светодиоды погаснут.

Примечание. Термотрансфер имеет функцию самопроверки установленных температур, т.е. базовая температура не может быть задана больше рабочей, а рабочая меньше базовой.



II. Процесс работы термотрансфера

1. Включить сетевой выключатель. На дисплее загорится  #4#, после чего отобразится текущая температура.

2. При достижении базовой температуры (и выше) термотрансфер начнет издавать двойной короткий звуковой сигнал.

3. Нажать кнопку ПУСК, начнется нагрев до рабочей температуры и замигает светодиод SET.

4. При достижении рабочей температуры на табло отобразится обратный отсчет времени.

5. По истечении времени раздастся продолжительный звуковой сигнал. Для отключения сигнала нажать кнопку ПУСК. Нагреватель начнет остывать до базовой температуры.

6. Следующий цикл работы начать с п.2



Сообщения об ошибках термотрансфера

Е1 – короткое замыкание в цепи термодатчика.

Е2 – обрыв в цепи термодатчика.

Примечание: при отключенном разъеме нагревателя должна отображаться ошибка Е2



Рекомендуемые заводом изготовителем режимы работы* термотрансфера

Керамика: базовая температура 230 ˚F, рабочая температура 330 ˚F,  выдержка 45  секунд

Тарелки: базовая температура 230 ˚F, рабочая температура 330 ˚F,  выдержка 40  секунд

Кружки: базовая температура 230 ˚F, рабочая температура 300 ˚F,  выдержка 40  секунд

Ткань: базовая температура 345 ˚F, рабочая температура 345 ˚F,  выдержка 20  секунд

*Примечание: точные параметры определяются опытным путем, так как зависят от качества материала, температуры обрабатываемого материала, краски, используемой для переноса изображения, и прочих внешних факторов!!!



Таблица соответствия градусов Цельсия и Фаренгейта термотрансфера

0F

0C



0F

0C

32

0



248

120

50

10



266

130

68

20



284

140

86

30



302

150

104

40



320

160

122

50



338

170

140

60



356

180

158

70



374

190

176

80



392

200

192

90



410

210

212

100



428

220

230

110



446

230



Формула пересчета градусов Цельсия и Фаренгейта.

˚F=9/5 ˚С+32                         ˚С=5/9(˚F-32)
