ТАМПОПЕЧАТНЫЙ СТАНОК

PT-002

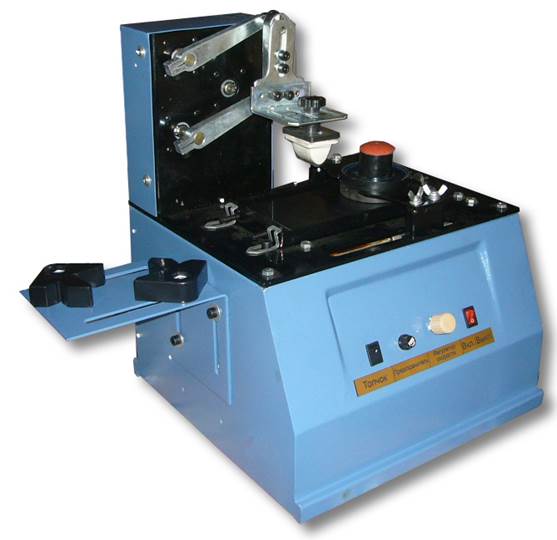

Описание: PT-002.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ

СФЕРА ПРИМЕНЕНИЯ

ОСНОВНЫЕ ЧАСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПОРЯДОК РАБОТЫ

ИСПОЛЬЗОВАНИЕ КРАСКИ И РАСТВОРИТЕЛЯ

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

ЭЛЕКТРИЧЕСКАЯ СХЕМА



ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ ТАМПОПЕЧАТНОГО СТАНКА

Тампопечатный станок РТ-002 разработан нашими специалистами на основании многолетних исследований и накопленного опыта работы в данной области. Его использование позволяет экономить до 40% чернил и 80% растворителя по сравнению с аналогичными образцами. Благодаря особой конструкции красочной системы, максимально уменьшается запах чернил, их вязкость и концентрация стабильны в течение продолжительного времени, что значительно повышает эффективность работы.

Тампопечатный станок позволяет работать с материалами различной толщины и фактуры. Имеется возможность регулировать скорость печати в зависимости от конкретных условий работы.

СФЕРА ПРИМЕНЕНИЯ ТАМПОПЕЧАТНОГО СТАНКА

Тампопечатный станок широко используется для запечатывания материалов различной толщины и фактуры, таких как металл: пластик, стекло, керамика и т.д., а также для печати штрих-кода, серийного номера, срока годности, даты изготовления, торговой марки на изогнутой поверхности.

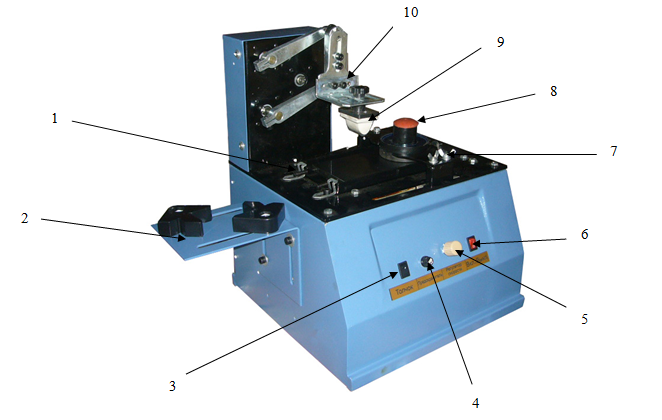

ОСНОВНЫЕ ЧАСТИ ТАМПОПЕЧАТНОГО СТАНКА

                                                                                            1.       регулировочная колодка

                                                                                                         2.       рабочий стол

                                                                                                    3.       кнопка «ТОЛЧОК»

                                                                                                      4.       предохранитель

                                                                                                  5.       регулятор скорости

                                                                                                 6.       кнопка «Вкл./Выкл.»

                                                                                 7.       держатель красочного резервуара

                                                                                                8.       красочный резервуар

                                                                                                     9.       печатная головка

                                                                                     10.       кронштейн печатной головки






ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАМПОПЕЧАТНОГО СТАНКА

Питание

220В, 50Гц

Мощность, Вт

55

Скорость, отпечатков/час

1200-3200

Площадь печати, мм

60х60

Габариты, мм

520х300х410

Вес, кг

20



ПОРЯДОК РАБОТЫ ТАМПОПЕЧАТНОГО СТАНКА

Поместите Тампопечатный станок на плоскую, горизонтальную поверхность. Подключите к источнику питания, имеющему заземление.

Нажмите кнопку толчкового режима, чтобы печатная головка опустилась на рабочий стол. Ослабьте фиксирующие винты держателя резервуара и аккуратно извлеките красочный резервуар. Освободите регулировочную колодку печатной плиты и отрегулируйте  положение плиты относительно передней части рабочего стола. После этого зафиксируйте колодку, и установите на место красочный резервуар.

Нажмите кнопку толчкового режима, чтобы красочный резервуар переместился влево, и отрегулируйте его положение таким образом, чтобы он не доходил 2-3 мм до края печатной плиты.

Подготовьте краску, растворитель, специальную чашку для смешивания краски и палочку для смешивания. Смешайте необходимое количество краски и растворителя.

Снимите крышку резервуара, залейте краску в резервуар примерно до середины и после этого закройте крышку резервуара.

При помощи регулировочных винтов настройте положение печатной головки таким образом, чтобы в крайних точках траектории своего перемещения она плотно прижималась с одной стороны к клише, а с другой стороны к запечатываемому материалу.

Сделав все необходимые регулировки, нажмите кнопку «Вкл.», которая переводит Тампопечатный станок в автоматический режим работы, и установите подходящую скорость.

ИСПОЛЬЗОВАНИЕ КРАСКИ И РАСТВОРИТЕЛЯ ТАМПОПЕЧАТНОГО СТАНКА

ABS чернила,  PVC чернила

Бутил стеарат 60%

Циклогексанол 40%

Металлические чернила

Бутил стеарат 60%

Циклогексанол 40%

PP/P печатные чернила

Терпентинное масло 70%

Диметилбензол  30%



СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ТАМПОПЕЧАТНОГО СТАНКА

Неисправность

Причины

Способ устранения

Машина не работает.

Не подключено питание.

Сгорел предохранитель.

Ослабли разъемы двигателя.

Неисправен блок управления

Включить питание.

Заменить предохранитель.

Проверить разъемы двигателя.

Заменить блок управления.

На стальной пластине остаются следы чернил.

Износилось лезвие красочного резервуара.

Засохшие чернила прилипли к лезвию или стальной пластине.

Чернила слишком густые.

Заменить лезвие.



Очистить лезвие и стальную плиту.



Добавить растворитель.

Краска плохо прилипает к печатной головке.

На печатную головку или стальную пластину попало масло.

Очистить печатную головку и стальную плиту растворителем.



ВАЖНЫЕ ЗАМЕЧАНИЯ ПО ТАМПОПЕЧАТНОМУ СТАНКУ

Регулярно смазывайте движущиеся части тампопечатного станка.

Следите за чистотой печатной головки и стальной пластины. Каждый день после работы необходимо очищать стальную плиту и красочный резервуар.

Для обеспечения качественной печати, подбирайте форму печатной головки в соответствии с типом изображения и запечатываемого образца.

Для обеспечения качественной печати используйте подходящие для данного материала краску и растворитель.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ТАМПОПЕЧАТНОГО СТАНКА

Описание: scheme.jpg
