Инструкция на оборудование Станок тампонной печати TPM-100

Станок тампонной печати

TPM-100

Руководство пользователя




Настольный ручной простой в обращении станок тампонной печати. Обеспечивает стабильность оттиска - главное условие качественной тампонной печати.

Количество красок – одна

Макс. площадь печати - 80х80 мм.

Макс. размер клише - 100х100 мм.

Габариты: 400*220*500мм.

Вес: 27кг.

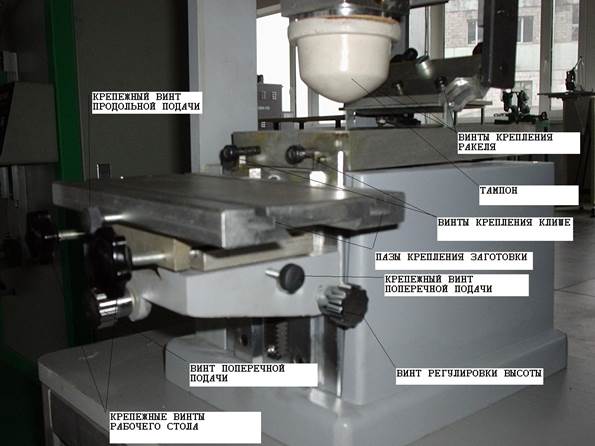

С помощью крепежных винтов (поперечной продольной подачи) фиксируется стол в неподвижном состоянии. На столе имеются пазы, с помощью которых устанавливается изделие для последующей печати. При помощи винтов крепления клише происходит установка клише в ванне. Регулировочные винты регулируют высоту, расстояние поперечное и продольное относительно клише.  Ракельный нож устанавливается в оправу и крепится в ней, для этого используются 3 винта (винты крепления ракеля).

С помощью винтов регулировки положения ракеля производится его настройка для дальнейшей работы. Ракель предназначен для снятия излишек краски с клише, валик для равномерного нанесения краски на клише. Винт прижима ракеля позволяет выставить нужное усилие давления ракеля на клише.

Принцип работы станка тампонной печати:

В ванну помещается клише, затем она заполняется краской, с помощью регулировочных винтов выставляется нужное положение рабочего стола, на котором закреплено запечатываемое изделие. В начале каждого цикла из красочной ванны специальным валиком на клише наносится краска, которая заполняет углубленные печатные элементы. На следующем этапе, опускающийся на клише тампон забирает краску и переносит ее на изделие.

Усилие прижима тампона также имеет свою настройку (при помощи винта, которого нет на фото). Настроечный винт расположен на ручке прижима тампона.
