Инструкция на оборудование Станок для резки фольги в бобинах WT-1-150

Станок для резки фольги в бобинах WT-1-150

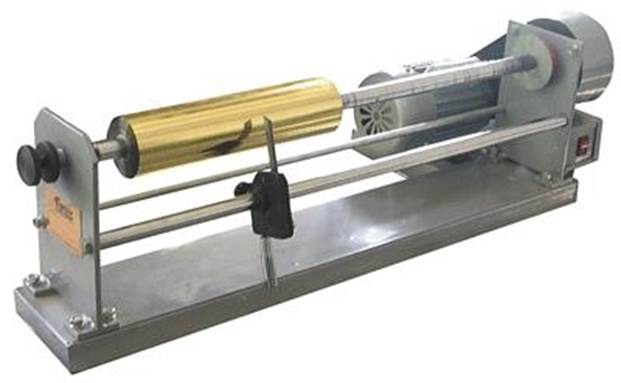

Описание: WT-1-150 frontpage



Руководство пользователя




СОДЕРЖАНИЕ

1.   ОБЩЕЕ ОПИСАНИЕ

2.   УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4.   ОСНОВНЫЕ ЧАСТИ

5.   ПОРЯДОК РАБОТЫ

6.   МЕРЫ ПРЕДОСТОРОЖНОСТИ



ОБЩЕЕ ОПИСАНИЕ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БОБИНАХ

Данный станок для резки фольги в бобинах используется для резки фольги (на бобинах) разного диаметра и ширины. Точность обрезки отвечает самым высоким требованиям. Станок для резки фольги в бобинах является идеальным вспомогательным механизмом для позолотных прессов и печатных станков.



УСЛОВИЯ ЭКСПЛУАТАЦИИ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БОБИНАХ

Высота над уровнем моря:                                              < 1000м;

Температура окружающей среды:                                  -10°С…+45°С;

Относительная влажность воздуха:                              < 90 % (при 20°С);

Отсутствие пыли, способной проводить электрический разряд;

Отсутствие агрессивных газов и жидкостей, способных разрушить изоляцию;

Отсутствие интенсивной вибрации или встрясок на рабочем месте.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БОБИНАХ

Внешний диаметр бобины, мм

50-120

Скорость вращения мотора, об/мин

675

Питание

220В/50Гц

Мощность, Вт

250

Габариты, мм

780х220х380

Вес, кг

30



ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БОБИНАХ

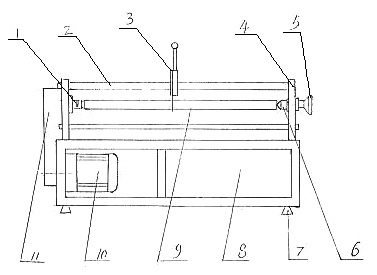

Описание: WT-1-120 mainparts

250

Габариты, мм

780х220х380

Вес, кг

30



ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БОБИНАХ

Описание: WT-1-120 mainparts

1 Шкив;
2 Направляющая держателя; 3 Держатель инструмента;
4 Опора;
5 Ручной маховичок; 6 Центрующий толкатель; 7 Крепежный винт;
8 Корпус;
9 Ось;
10 Двигатель;
11 Кожух.





ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БОБИНАХ

·         Ослабьте центрирующий фиксатор.

·         Установите бобину с фольгой на ось (направление размотки фольги должно совпадать с направлением вращения двигателя).

·         Закрутите центрирующий фиксатор.

·         Переместите держатель инструмента в точку отреза.

·         Нажмите кнопку «ПУСК».

·         Нажимая на ручку резака, отрежьте рулон фольги необходимой ширины.

·         Остановите станок для резки фольги в бобинах кнопкой «СТОП».

·         Открутите центрирующий фиксатор и снимите отрезанный рулон.

МЕРЫ ПРЕДОСТОРОЖНОСТИ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БОБИНАХ

·         Остерегайтесь попадания галстуков, шарфов и других посторонних предметов в рабочее пространство станка для резки фольги в бобинах во избежание получения травм и поломки устройства.

·         Не используйте станок для резки фольги в бобинах для резки других материалов.

·         Не допускайте попадания воды и других жидкостей в станок для резки фольги в бобинах.

·         Не разбирайте станок для резки фольги в бобинах самостоятельно.

·         Не допускайте натяжения шнура питания.
