Станок для резки фольги в бобинах HX-680

Описание: frontpage.jpg



Руководство пользователя

СОДЕРЖАНИЕ



1.    Основные части

2.    Технические характеристики

3.    Подготовка к работе

4.    Порядок работы

5.    Меры предосторожности

Данный станок для резки фольги в бабинах используется для резки фольги (на бобинах) разного диаметра и ширины. Точность обрезки отвечает самым высоким требованиям. Станок для резки фольги в бабинах HX-680 является идеальным вспомогательным механизмом для позолотных прессов и печатных станков.

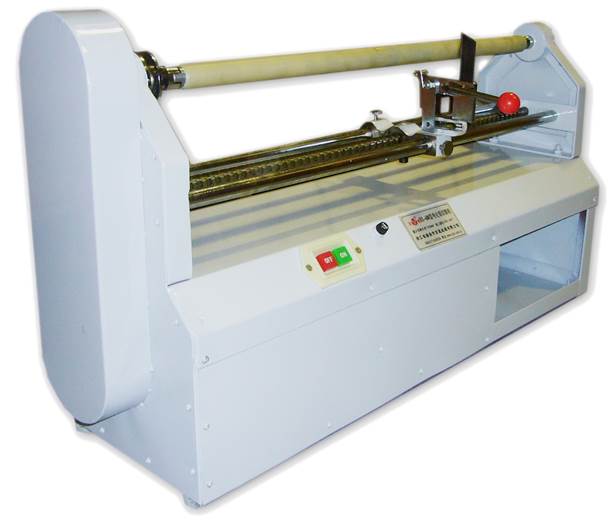

ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БАБИНАХ









1. Кнопка «СТОП»

2. Кнопка «ПУСК»

3. Предохранитель

4. Фиксатор каретки

5. Ручка резака

6. Центрирующий зажим

7. Резак

8. Ось

9. Направляющая каретки

10.Механизм перемещения каретки

11.Центрирующий упор

12.Кожух





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БАБИНАХ

Внутренний диаметр бобины, мм  25-27

Макс. внешний диаметр бобины, мм        150

Макс. ширина фольги, мм  680

Питание         220В/50Гц

Мощность, Вт           370



ПОДГОТОВКА К РАБОТЕ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БАБИНАХ

•   Подключите станок для резки фольги в бабинах к источнику питания.

•      Открутите винты на держателе резца.

•      Установите резец и затяните винты





ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БАБИНАХ

•           Открутите центрирующий фиксатор.

•           Установите бобину с фольгой на ось (направление размотки фольги должно совпадать с направлением вращения двигателя)

•           Закрутите центрирующий фиксатор

•           При помощи колесика с правой стороны станка переместите каретку с резаком в точку отреза.

•           Нажмите кнопку «ПУСК»

•           Нажимая на ручку резака, отрежьте рулон фольги необходимой ширины.

•           Остановите станок для резки фольги в бабинах кнопкой «СТОП»

•           Открутите центрирующий фиксатор и снимите отрезанный рулон.



МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ СТАНКА ДЛЯ РЕЗКИ ФОЛЬГИ В БАБИНАХ

•           Остерегайтесь попадания галстуков, шарфов и других посторонних предметов в рабочее пространство станка во избежание получения травм и поломки устройства.

•           Не используйте станок для резки фольги в бабинах для резки других материалов.

•           Не допускайте попадания воды и других жидкостей в станок для резки фольги в бабинах.

•           Не разбирайте станок для резки фольги в бабинах самостоятельно

•           Не допускайте натяжения шнура питания.
