СТАНОК ДЛЯ АЛФАВИТНОЙ ВЫРУБКИ

 MQJ-320

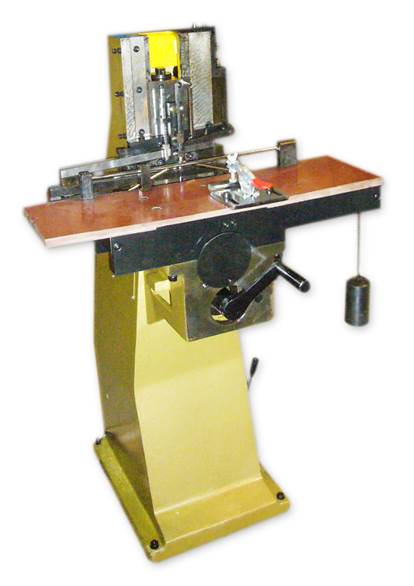

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   2

ОСНОВНЫЕ ЧАСТИ   2

УСТАНОВКА И НАСТРОЙКА   3

ПОРЯДОК РАБОТЫ   3

ОБСЛУЖИВАНИЕ И УХОД   3

ЭЛЕКТРИЧЕСКАЯ СХЕМА   3

Машина для высечки алфавита MQJ-320 представляет собой полуавтоматическое устройство для ступенчатой вырубки страниц в алфавитных книжках, ежедневниках, телефонных и адресных книгах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРЕЗКИ

Максимальная длина вырубки, мм

320

Максимальная толщина вырубки, мм

1,5

Производительность, циклов/мин

110-140

Питание

220В/50Гц

Мощность, Вт

370

Габариты, мм

800х300х1200

Вес, кг

220

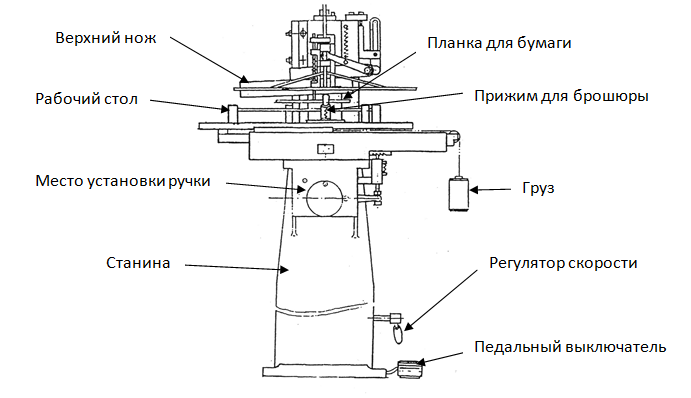

ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРЕЗКИ

УСТАНОВКА И НАСТРОЙКА СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРЕЗКИ

Установите станок для алфавитной вырубки на твердую, устойчивую поверхность.

Сдвиньте в сторону защитную крышку на лицевой панели станка для алфавитной вырубки, вставьте в отверстие рукоятку ручного привода и сделайте ей несколько оборотов, чтобы убедиться в отсутствии заеданий и других помех нормальной работе станка для алфавитной вырубки. Если все в порядке, выньте рукоятку и верните на место защитную крышку.

Описание: 3.jpg

Отрегулируйте  положение верхнего ножа таким образом, чтобы он опускался на 1-2 мм дальше кромки нижнего ножа. Для этого открутите контргайку (2) и вращайте регулировочный винт (3).



Описание: 4.jpg

Отрегулируйте планку для бумаги (3). Для этого ослабьте болт (4) и установите планку в такое положение, чтобы она была на 2-3 мм ниже кромки нижнего ножа.




Описание: 5.jpg

Отрегулируйте скорость работы станка для алфавитной вырубки при помощи ручки (1), находящейся с правой стороны нижней части станины. Поднимите ручку для увеличения скорости или опустите для уменьшения. После этого зафиксируйте ручку.

Описание: 6.jpg

Отрегулируйте положение эксцентрика (2) относительно датчика (3) таким образом, чтобы остановка верхнего ножа происходила в самой верхней точке его траектории. Регулировочный эксцентрик (2) расположен в выступе под рабочим столом.

ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРЕЗКИ

Подключите станок для алфавитной вырубки к источнику питания и переведите сетевой выключатель в положение 1. Загорится зеленый индикатор.

При помощи рычажка, расположенного под рабочим столом, установите стол в исходное положение.

Положите брошюру на рабочий стол лицевой стороной вниз и зафиксируйте в нужном положении при помощи прижима.

Отделите первый блок листов, подлежащих вырубке, от остальной части брошюры и, удерживая оставшуюся часть рукой, нажмите на педальный выключатель и произведите вырубку.

Последовательно отделяя блоки от брошюры, произведите полную алфавитную вырубку.

По окончании работы выключите питание.

ОБСЛУЖИВАНИЕ И УХОД СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРЕЗКИ

Содержите станок для алфавитной вырубки в чистоте, регулярно очищайте его от пыли и грязи при помощи влажной ткани, смоченной в жидкости.

Периодически производите смазку станка для алфавитной вырубки индустриальным маслом.

В процессе работы соблюдайте необходимые меры предосторожности.

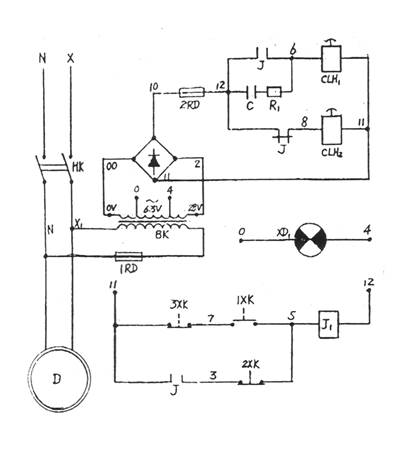

ЭЛЕКТРИЧЕСКАЯ СХЕМА СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРЕЗКИ

Описание: 7.jpg
