Инструкция на оборудование Резак роликовый NEOLT Strong Tream Pro

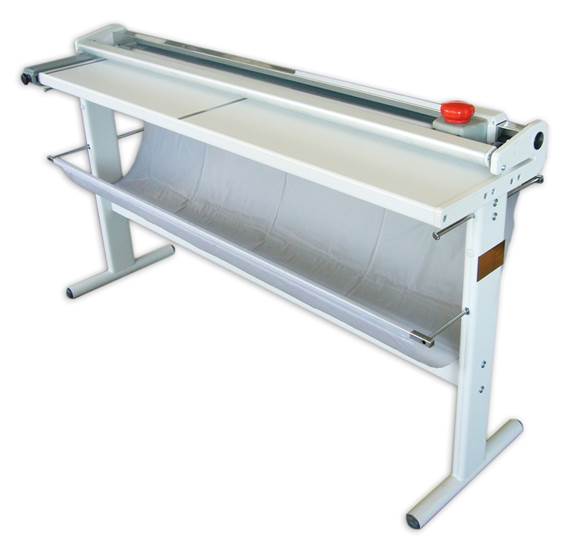

РЕЗАК РОЛИКОВЫЙ

NEOLT Strong Tream Pro 130/180/230



Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   2

ОСНОВНЫЕ ЧАСТИ   3

УСТАНОВКА И СБОРКА   4

РЕГУЛИРОВКА   4

ПОРЯДОК РАБОТЫ   4

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ДЕРЖАТЕЛЯ РУЛОНОВ. 4

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ПРИЖИМА ЛИСТОВ   4

УСТАНОВКА ДОПОЛНИТЕЛЬНОЙ ПОДСВЕТКИ   4

ЗАМЕНА РОЛИКОВОГО НОЖА   4



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЗАКА РОЛИКОВОГО

Модель

130

180

230

Макс. толщина материала, мм

4,5

4,5

4,5

Макс. длина реза, мм

130

180

230

Длина, мм

1740

2240

2740

Ширина, мм

500

500

500

Высота, мм

1050

1050

1050

Высота рабочего стола, мм

870

870

870

Вес резак, кг

14

16

18

Вес стойки, кг

20

23

27

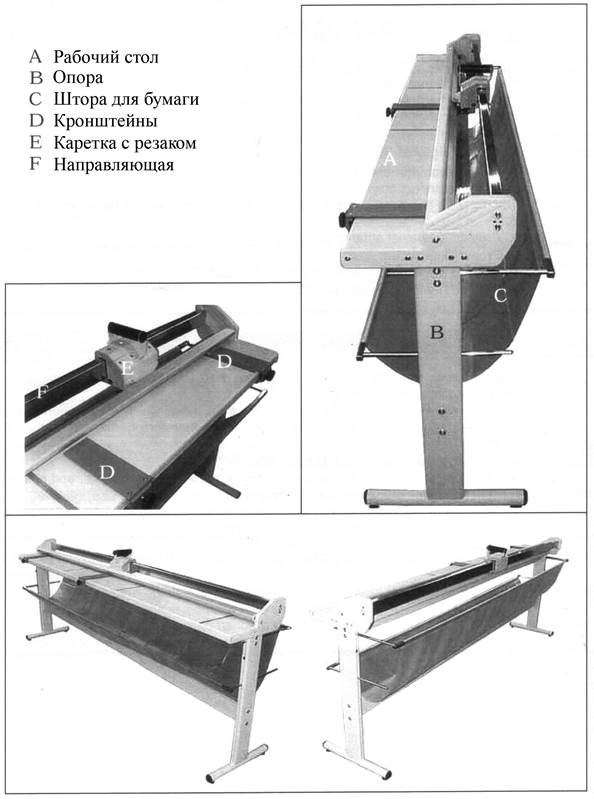

ОСНОВНЫЕ ЧАСТИ РЕЗАКА РОЛИКОВОГО

Описание: 1.jpg

УСТАНОВКА И СБОРКА РЕЗАКА РОЛИКОВОГО

Описание: 3.jpg

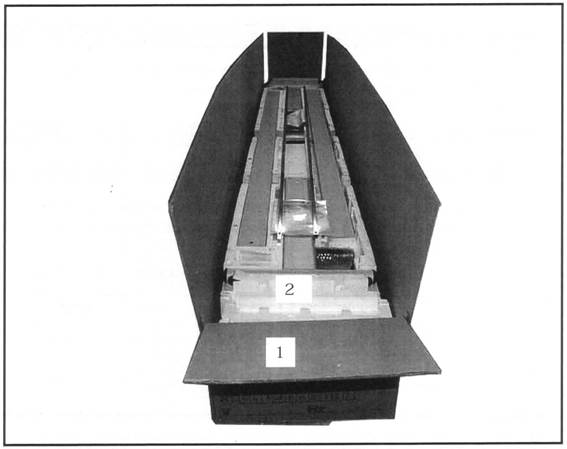

Откройте упаковочную коробку (1) и извлеките полистироловые вкладыши (2).

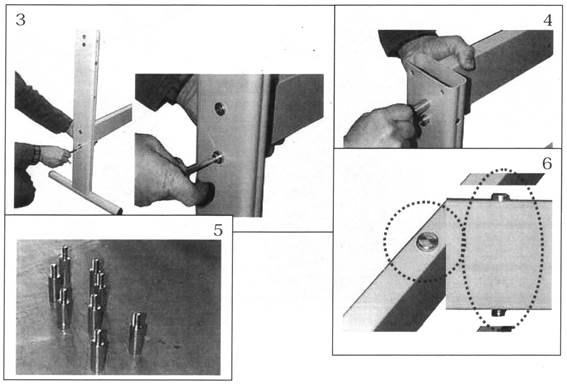

Соедините вертикальные (3) и горизонтальные (4) элементы стойки при помощи прилагаемого крепежа (5).

Описание: 4.jpg





Для установки шторы для бумаги, вначале вставьте передний (нижний), а затем задний (верхний) кронштейны (7) в отверстия на вертикальной стойке и зафиксируйте их при помощи специальных стопорных колец (8).

Наденьте штору на каркас и установите на кронштейны (9).

Закрепите две опоры рабочего стола на верхней траверсе при помощи винтов (10).

Описание: 5.jpg

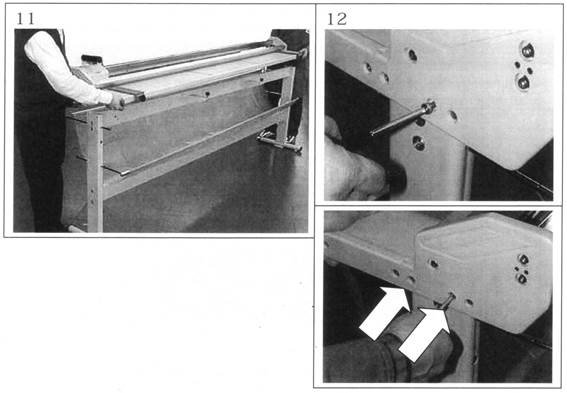

Установите резак на собранную стойку (11) и закрепите при помощи винтов (12).

Теперь резак готов к работе.

Описание: 6.jpg

РЕГУЛИРОВКА РЕЗАКА РОЛИКОВОГО

Прежде чем приступать к работе, необходимо произвести регулировку рабочего стола и настроить прижим для бумаги.

Планарность и горизонтальность рабочего стола регулируется следующим образом:

Положите на рабочий стол жесткий, ровный профиль.

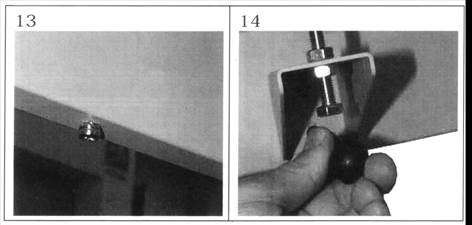

Вращая регулировочный винт, расположенный в середине верхней траверсы, добейтесь того, чтобы рабочий стол и профиль соприкасались по всей длине (13).

При помощи винтов, крепящих опоры рабочего стола отрегулируйте его горизонтальность (14).

Описание: 7.jpg

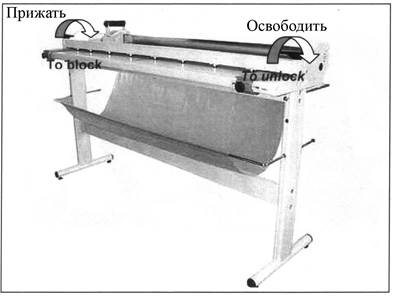

Высота плексиглазового прижима для бумаги регулируется при помощи винтов, расположенных в держателях.

ПОРЯДОК РАБОТЫ РЕЗАКА РОЛИКОВОГО

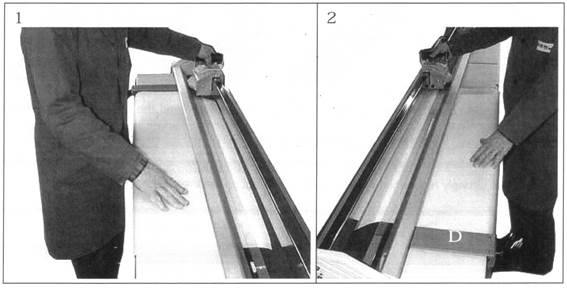

Положите материал на рабочий стол и выровняйте его относительно боковых направляющих (D).

При помощи линейки отмерьте необходимый для отрезания кусок (1).

Отрежьте материал, перемещая каретку от одного края рабочего стола к другому, в результате чего отрезанный кусок упадет на штору (2).

Повторите операцию необходимое количество раз.

Описание: 8.jpg

По окончании работы очистите резак от пыли и обрезков материала.

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ДЕРЖАТЕЛЯ РУЛОНОВ РЕЗАКА РОЛИКОВОГО

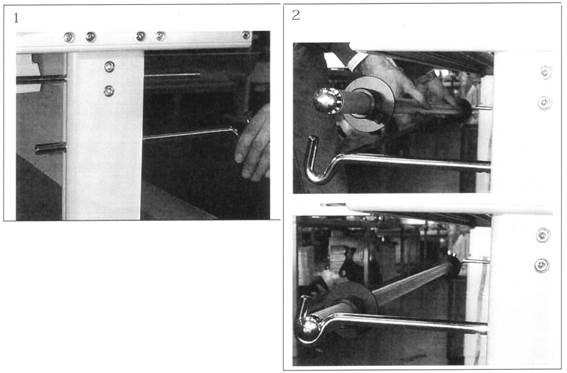

Вставьте кронштейны держателя рулонов в отверстия на левой и правой стойках и зафиксируйте (1).

Установите держатель рулонов на кронштейны (2).

Описание: 11.jpg

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ПРИЖИМА ЛИСТОВ РЕЗАКА РОЛИКОВОГО

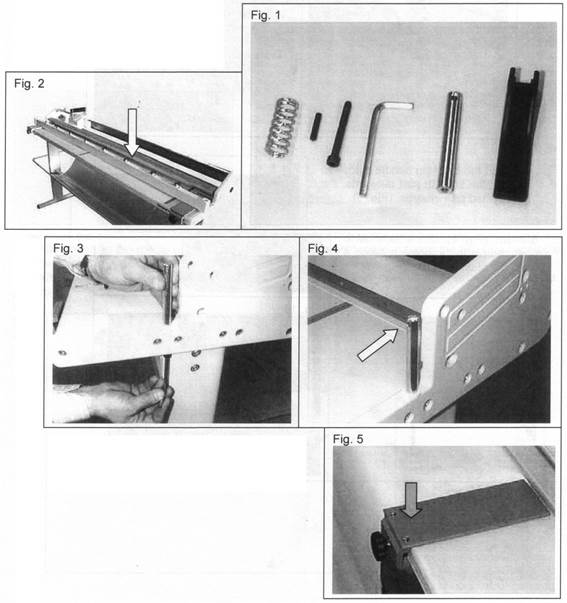

Распакуйте компоненты дополнительного прижима листов (1, 2).

Вставьте винты  в нижний фланец резака и зафиксируйте (3, 4).

Выкрутите винты, которыми крепится верхняя часть кронштейнов, и установите на их место более короткие (5).

Описание: 12.jpg

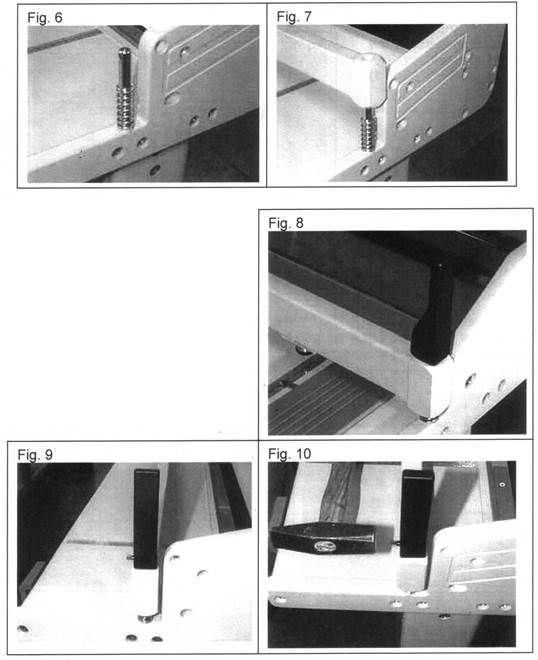

Установите на место пружину и прижимную планку.

Вставьте фиксирующую ручку гладкой стороной наружу (8).

Опустите прижимную планку вниз, совместив отверстия в ручке и в шпильке (9).

Зашплинтуйте ручку при помощи молотка (10).

Повторите операцию с противоположной стороны.

Используйте прижим для более надежной фиксации материала при резке.

Описание: 14.jpg

Описание: 16.jpg

УСТАНОВКА ДОПОЛНИТЕЛЬНОЙ ПОДСВЕТКИ РЕЗАКА РОЛИКОВОГО

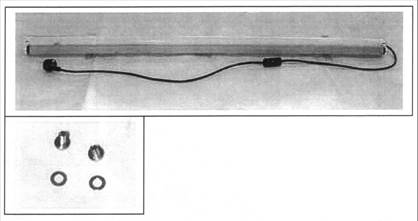

Распакуйте лампу подсветки (1).

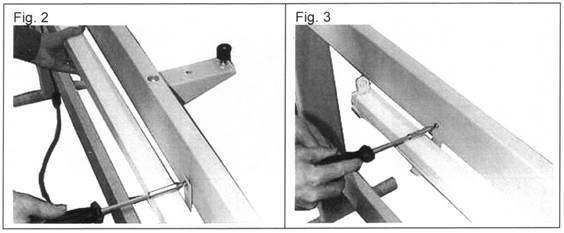

Закрепите кронштейны лампы на верхней траверсе (2, 3).

Описание: 17.jpg

Описание: 18.jpg

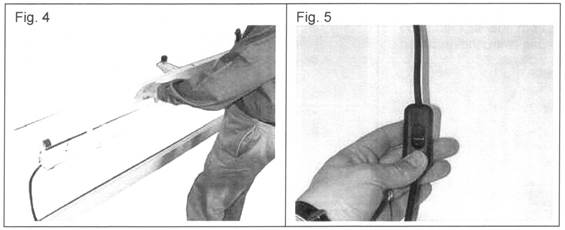

Вставьте лампу в держатель (4).

Подключите лампу к электрической сети (5).

Описание: 19.jpg

ЗАМЕНА РОЛИКОВОГО НОЖА РЕЗАКА РОЛИКОВОГО

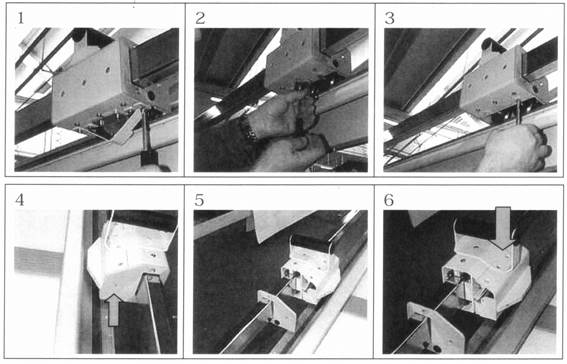

Открутите винты и снимите прижимную панель (1, 2).

Открутите два винта, соединяющие переднюю и заднюю часть каретки и снимите каретку (3).

Снимите боковые панели каретки (4, 5).

Снимите ручку держателя (6).

Описание: 20.jpg

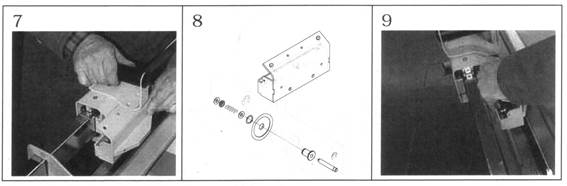

Переместите каретку влево и снимите ее (7).

Снимите стопорное кольцо и замените роликовый нож (8).

Установите детали на место в обратном порядке (9).

Описание: 21.jpg
