Инструкция на оборудование Распылитель 3WZ-45

РАСПЫЛИТЕЛЬ

3WZ-45

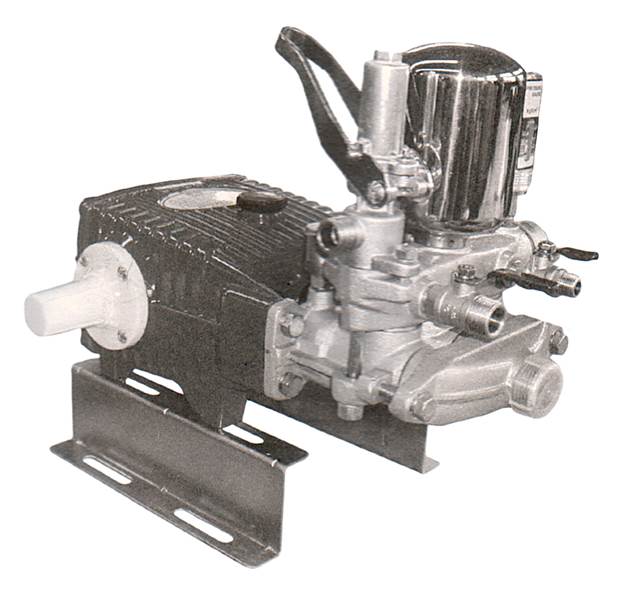

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СПЕЦИФИКАЦИЯ РАСПЫЛИТЕЛЯ

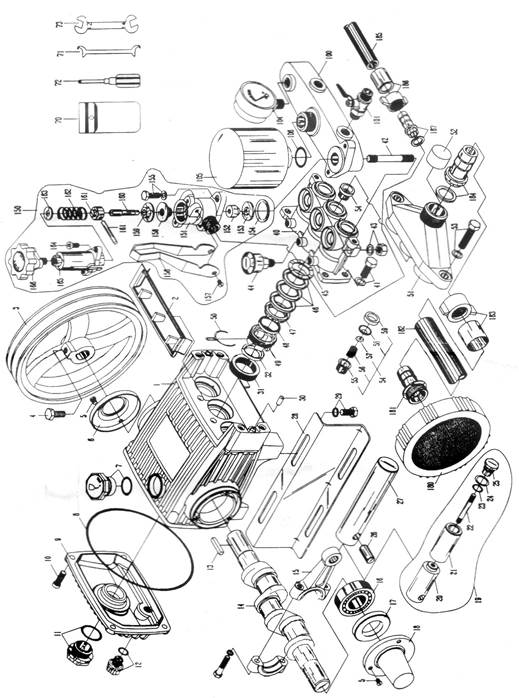

Описание: mainparts.jpg

1

Блок цилиндров

1

2

Крышка

1

3

Шкив

1

4

Болт

1

5

Болт

6 или 8

6

Сальник

1

7

Крышка маслозаливной горловины

1

8

Прокладка задней крышки

1

9

Задняя крышка

1

10

Болт

4 или 8

11

Масляное окошко

1

12

Сливной болт

1

13

Шпонка коленвала

1

14

Коленвал

1

15

Шатун

3

16

Подшипник

2

17

Сальник коленвала

2

18

Крышка сальника

1

19

Поршень в сборе

3

20

Шток

3

21

Керамическая муфта

3

22

Шпилька

3

23

Уплотнительное кольцо

3

24

Шайба

3

25

Болт

3

26

Поршневой палец

3

27

Поршень

3

28

Крепление блока цилиндров

2

29

Винт, шайба

4

30

Шпилька

2

31

Сальник

3

32

Водонепроницаемое кольцо

3

40

Цилиндр

Гильза

1

Чугунная отливка

1

41

Винт, шайба

4

42

Шпилька

2

43

Гайка, шайба

2

44

Масленка

Вкладыш

3

Цинк

3

45

Гнездо уплотнителя

3

46

Уплотнитель

UCL



F.P.M.

3

F.P.M. (ткань)



NBR



A120

6

47

Масляное кольцо

3

48

V-образное уплотнительное кольцо

3

49

Регулировочное кольцо

3

50

Скоба

3

51

Приемная камера

1

52

Крышка приемной камеры

1

53

Винт, шайба

2

54

Клапан в сборе

6

55

Тарелка клапана

6

56

Клапанная пружина

6

57

Стержень клапана

6

58

Седло клапана

6

59

Прокладка клапана

6

70

Набор винтов

1

71

Регулировочный ключ

1

72

Отвертка

1

73

Торцевой ключ

1

100

Выпускная камера

1

101

Шаровой кран

1

104

Манометр

1

105

Воздушная камера

1

106

Уплотнительное кольцо

1

150

Предохранительный клапан в сборе

1

151

Переливная камера

Гильза

1

Чугунная отливка

1

152

Запорный клапан

1

153

Набор клапана

1

154

Прокладка

1

155

Винт, шайба

2

156

Ручка регулировки давления

1

157

Болт

2

158

Компрессионная прокладка

F.P.M.

1

NBR

1

159

Сервисное кольцо

1

160

Шток клапана

1

161

Гнездо пружины

1

162

Регулировочная пружина

1

163

Гнездо пружины

1

164

Винт, шайба

2

165

Регулировочная трубка

1

166

Регулировочный винт

1

180

Фильтр

1

181

Муфта

1

182

Всасывающий шланг

1

183

Барашковая гайка всасывающего шланга

1

184

Муфта всасывающего шланга

Вкладыш

1

Основа

1

185

Перепускной шланг

1

186

Барашковая гайка перепускного шланга

1

187

Муфта перепускного шланга

Вкладыш

1

Основа

1



РЕКОМЕНДАЦИИ РАСПЫЛИТЕЛЮ

1.    Убедитесь, что распылитель и двигатель надежно закреплены на станине.

2.    Установите шкивы друг напротив друга и отрегулируйте натяжение ремня.

3.    Проверьте уровень масла и используйте рекомендованный тип топлива.

4.    Перед запуском проверьте выключатели на двигателе и карбюраторе.

5.    Подсоедините всасывающий шланг к муфте распылителя. Фильтр всасывающего шланга рекомендуется располагать в 20 см от нижнего края резервуара с водой.

6.    Убедитесь, что подача воды достаточна для обеспечения рабочего давления помпы.

7.    Подсоедините распылительный шланг и распылитель.

8.    Откройте перепускной клапан для стравливания воздуха из помпы. Перед использованием распылителя, убедитесь в том, что вода в помпе циркулирует должным образом.

9.    Для продления срока службы помпы поддерживайте рекомендуемое рабочее давление при помощи регулировочного клапана.

10.  Во избежание повреждения уплотнителей и помпы, выключайте двигатель при перерыве в работе более 5 минут.

11.  Замените масло в помпе после первых 15 часов работы. Далее меняйте масло каждые 70 часов работы.

12.  Удалите грязь перед заменой масла.

13.  Закрутите сливной болт перед заливкой нового масла. Доливайте масло №30-№40 до уровня 2/3 масляного окошка.

14.  Всегда заполняйте масленку смазкой. Поворачивайте масленку на 2 оборота после каждых двух часов работы.

15.  По окончании распыления отпустите ручку регулятора давления и промойте распылитель чистой водой.

16.  Не направляйте распылитель на людей или животных.

17.  Будьте осторожны, двигатель сильно нагревается во время работы.

18.  Не прикасайтесь к шкивам и ремню во время работы.

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ РАСПЫЛИТЕЛЯ

1.    Нестабильное рабочее давление и подача воды.

A.    Убедитесь, что шланг не протекает и не слипся.

B.    Откройте перепускной клапан, чтобы удалить воздух их системы.

C.   Снимите крышку впускного отверстия и проверьте работоспособность клапана.

D.   Проверьте, не засорился ли всасывающий фильтр.

2.    Недостаточное давление.

A.    Проверьте регулировку давления.

B.    Проверьте натяжение ремня.

C.   Проверьте распылительный шланг и соединения на наличие повреждений.

D.   Проверьте, не износился ли клапан.

3.    Течь цилиндра.

A.    Снимите пылезащитное кольцо, поверните регулировочное кольцо.

B.    Если эффекта нет – замените V-образный уплотнитель.

C.   Поврежден поршень.
