Прецизионная шелкотрафаретная машина

WJ-PA-6090 Y, 7212PS Y

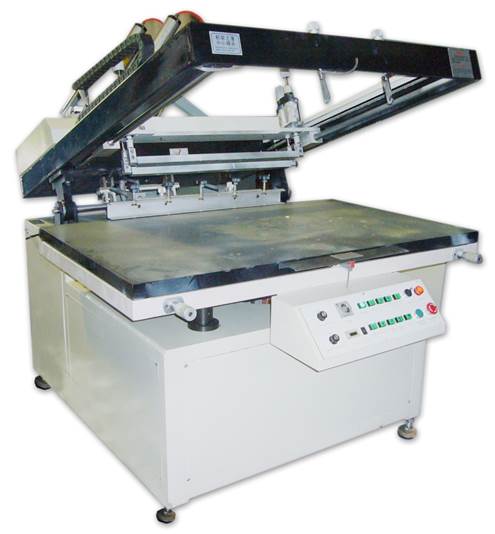

Описание: P1000877.JPG





Руководство пользователя


Содержание

1     Введение

2     Основные технические характеристики

3     Панель управления

4     Основные части

5     Установка

6     Порядок работы

7     Техническое обслуживание

8     Упаковочный лист

ВВЕДЕНИЕ

Благодарим за приобретение продукции нашей фирмы.

Нашими основными сферами деятельности являются исследование, разработка, производство, продажа и обслуживание шелкотрафаретного оборудования.

Нашу компанию отличают  высокий технический и технологический потенциал, стройная система управления и великолепный сервис.

Поставщиками основных частей нашего оборудования являются такие всемирно известные бренды как: Siemens, Mitsubishi, Philips и др.

Мы производим следующие типы оборудования:

·        Различные шелкотрафаретные машины

·        Ультрафиолетовые сушки

·        Инфракрасные сушки

·        Вспомогательное оборудование и краски для трафаретной печати



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕЦИЗИОННОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ



Модель

WJ-PA6090 Y

WJ-PA7212PS Y

Размер рабочего стола, мм

700х1000

850х1350

Размер рамы, мм

900х1150

1000х1500

Максимальный формат отпечатка, мм

600х900

720x1200

Толщина запечатываемого материала, мм

0-30

0-50

Величина тонкой настройки

Х±5; 5; Z±3o

Х±10; Y±10; Z±3o

Питание

380В/50Гц

Мощность , кВт

2,1

3,5

Давление, кгс/см2

6

6

Размеры, мм

1650*1200*1210

1750х1500х1250

Вес, кг

450

650





ПАНЕЛЬ УПРАВЛЕНИЯ ПРЕЦИЗИОННОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

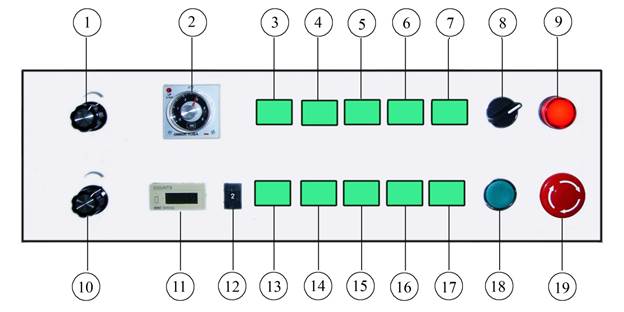

Описание: control panel.jpg

    1.     Скорость печати

    2.     Таймер

    3.     Полуавтоматический режим

    4.     Автоматический режим

    5.     Остановка спереди/сзади

    6.     Перемещение вперед

    7.     Перемещение назад

    8.     Пневмоприсос Вкл./Выкл.

    9.     Индикатор питания

  10.     Скорость возврата

  11.     Счетчик

  12.     Количество прогонов

  13.     Контр-ракель

  14.     Ракель

  15.     Режим пневмоприсоса

  16.     Резервная

  17.     Подрыв Вкл./Выкл.

  18.     Старт/Стоп

  19.     Аварийный выключатель






ОСНОВНЫЕ ЧАСТИ ПРЕЦИЗИОННОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Описание: 1.jpg


    1.     Лицевая панель

    2.     Ящик для принадлежностей

    3.     Соленоид

    4.     Вакуумный насос

    5.     Электродвигатель подъема рамы

    6.     Редуктор

    7.     Шток для подъема и опускания

    8.     Панель управления

    9.     Рукоятка регулировки рабочего стола

  10.     Лоток

  11.     Подъемная панель



  12.     Передний держатель сетки

  13.     Датчик выхода за поле печати

  14.     Ракель

  15.     Цилиндр ракеля

  16.     Ручка регулировки прижима ракеля

  17.     Ручка регулировки прижима ракеля сбора краски

  18.     Цилиндр ракеля сбора краски

  19.     Ракель сбора краски

  20.     Подъемная рама

  21.     Задний держатель клише

  22.     Поворотные оси

  23.     Печатный мотор





УСТАНОВКА ПРЕЦИЗИОННОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        Установите прецизионную шелкотрафаретную машину на место, опустите четыре колесика, выровняйте прецизионную шелкотрафаретную машину горизонтально (необходимо оставить достаточно места для обслуживания справа, слева и позади машины).

·        При помощи шланга диаметром 8 мм подсоедините воздушный компрессор к масляно-водяному сепаратору с правой стороны прецизионной шелкотрафаретной машины, установите давление 6 кгс/см2.

·        Подсоедините питание 3 фазы 380В по 5-ти проводной схеме.

ПОРЯДОК РАБОТЫ ПРЕЦИЗИОННОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        После установки и настройки подключите питание и подачу сжатого воздуха, выключите аварийный выключатель и поверните его по часовой стрелке.

·        Переведите сетевой выключатель в положение «1».

·        Установите давление воздуха 6 кгс/см2.

·        Установите трафаретную раму и заполните ее краской.

·        Выполните тестовую печать.

·        При необходимости проведите дополнительную регулировку параметров.

·        В случае опасности, нажмите кнопку аварийной остановки.

ОБСЛУЖИВАНИЕ И УХОД ЗА ПРЕЦИЗИОННОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНОЙ

·        Содержите прецизионную шелкотрафаретную машину в чистоте. Регулярно удаляйте пыль и грязь с поверхности прецизионной шелкотрафаретной машины.

·        Регулярно смазывайте движущиеся части.

·        При длительных перерывах в работе отключайте питание и подачу воздуха.

·        Следите за состоянием и натяжением клиновидного ремня. При появлении трещин его необходимо заменить.

УПАКОВОЧНЫЙ ЛИСТ ПРЕЦИЗИОННОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Наименование

Кол-во

1

Инструментальный ящик

1

2

Разводной ключ

1

3

Плоская отвертка

1

4

Крестовая отвертка

1

5

Руководство пользователя

1
