ПРЕСС ТЕРМОТРАНСФЕРНЫЙ

FZLC-D2

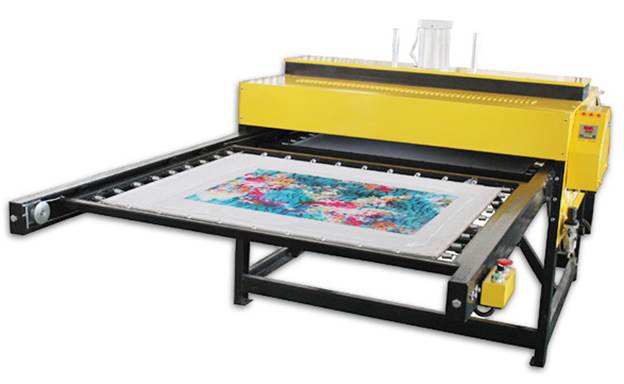

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   2

ОСНОВНЫЕ ЧАСТИ   3

ПАНЕЛЬ УПРАВЛЕНИЯ И КОНТРОЛЛЕР   3

УСТАНОВКА И НАСТРОЙКА   4

ПОРЯДОК РАБОТЫ   4

МЕРЫ ПРЕДОСТОРОЖНОСТИ   4

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ   5



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА ТЕРМОТРАНСФЕРНОГО

Питание

380В/50Гц

Мощность, кВт

13,5

Область печати, см

60х80; 80х100; 100х120; 100х150; 110х160: 116х160: 110х170:100х200

Габариты, мм

150х80х160: 160х80х160: 170х80х160

Вес, кг

490 (80х100)

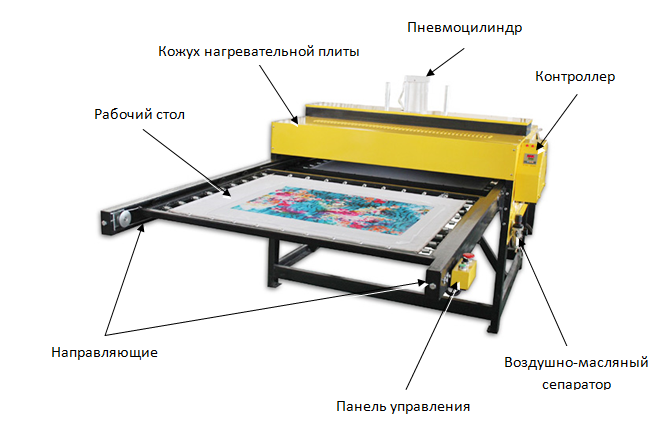

ОСНОВНЫЕ ЧАСТИ ПРЕССА ТЕРМОТРАНСФЕРНОГО

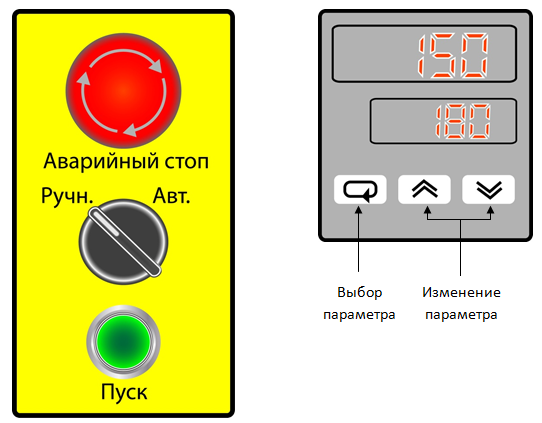

ПАНЕЛЬ УПРАВЛЕНИЯ И КОНТРОЛЛЕР ПРЕССА ТЕРМОТРАНСФЕРНОГО

УСТАНОВКА И НАСТРОЙКА ПРЕССА ТЕРМОТРАНСФЕРНОГО

Установите пресс термотрансферный на ровную, твердую поверхность и выровняйте по горизонтали.

Подсоедините пресс термотрансферный к трехфазному источнику питания 380В/50Гц по четырехпроводной схеме.

Подключите воздушный компрессор к воздушно-масляному сепаратору и установите давление 3-6 кгс/см2.

ПОРЯДОК РАБОТЫ ПРЕССА ТЕРМОТРАНСФЕРНОГО

Включите питание при помощи пакетного выключателя, расположенного с обратной стороны блока контроллера.

Установите на контроллере необходимую температуру и время прижима и дождитесь, пока температура достигнет установленного значения.

Потяните на себя одну из выдвижных платформ, правильно расположите запечатываемый материал на рабочем столе и наложите на него изображение для термопереноса.

Выберите режим работы: ручной или автоматический.

Переместите выдвижную платформу от себя до упора. В автоматическом режиме нагревательная плита опустится автоматически, в ручном режиме для опускания плиты необходимо нажать кнопку «ПУСК».

Во время запечатывания материала на одной платформе можно подготовить материал на рабочем столе другой платформы и по окончании процесса термопереноса поменять их местами.

По истечении заданного времени выдержки нагревательная плита поднимется. Поменяйте местами выдвижные платформы, снимите готовый образец и продолжайте работу согласно пп.5-7.

 По окончании работы выключите питание.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРЕССА ТЕРМОТРАНСФЕРНОГО

Перед эксплуатацией пресса термотрансферного проверьте электрическую цепь.

Избегайте работы нагревательных элементов без материала.

Не прикасайтесь к нагревательным элементам во время работы.

Не подставляйте руки под нагревательную плиту.

Не позволяйте детям подходить к прессу термотрансферному, даже если он отключен.

Отключайте пресс термотрансферный от сети при проведении профилактических работ и чистке.

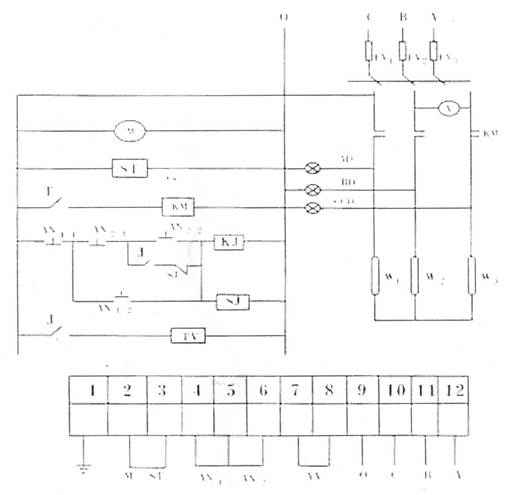

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПРЕССА ТЕРМОТРАНСФЕРНОГО



Описание: 2.jpg



A, B, C, 0

Питание

S1

Реле времени

FV1, FV2, FV3

Предохранитель (32А)

KM

Разъем

W1, W2, W3

Нагревательный элемент

YV

Электромагнитный клапан

AN1, AN2

Переключатель

ST

Терморегулятор

AD, BD, CD

Индикатор

V

Вольтметр

K1

Твердотельное реле

M

Вентилятор

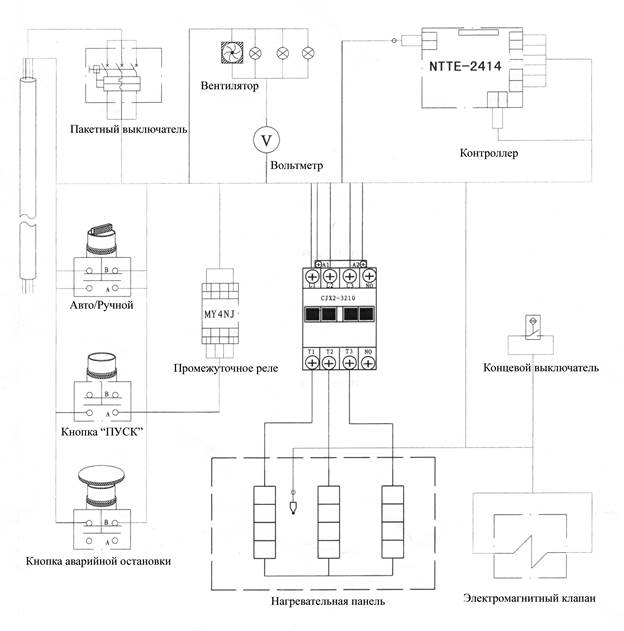

Описание: electric diagram.jpg
