ПРЕСС ГОРЯЧЕГО ТИСНЕНИЯ

BW-170-01

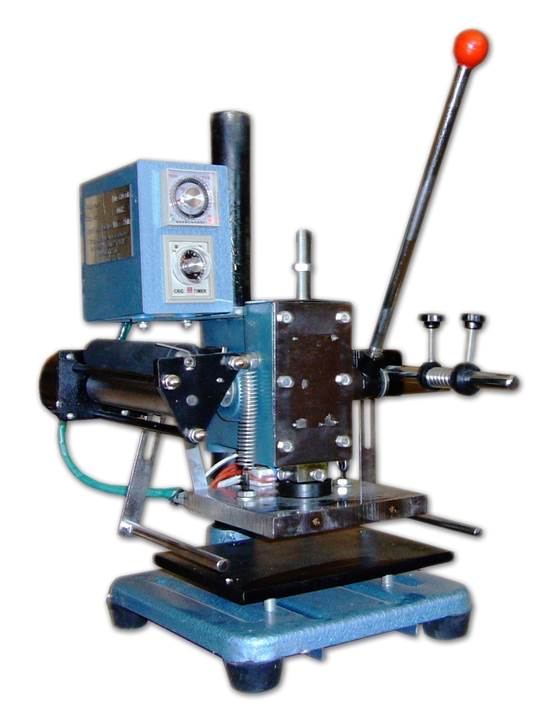

Описание: front side.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ОСНОВНЫЕ ЧАСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПОРЯДОК РАБОТЫ

ОБСЛУЖИВАНИЕ И УХОД

ПРОБЛЕМЫ И СПОСОБЫ ИХ РЕШЕНИЯ

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВВЕДЕНИЕ

Пресс горячего тиснения предназначен для фольгирования и тиснения таких материалов как: резина, кожа, пластик и подобных. Для подачи фольги используется электродвигатель, длина фольги регулируется произвольным образом. Привлекательный внешний вид, легкость управления и обслуживания и высокая степень автоматизации гарантируют высокое качество производимых работ.

ОСНОВНЫЕ ЧАСТИ ПРЕССА ГОРЯЧЕГО ТИСНЕНИЯ

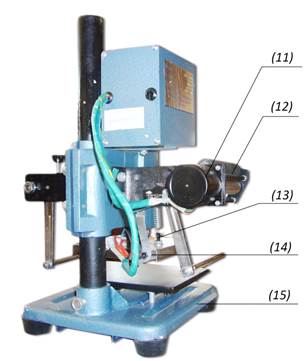

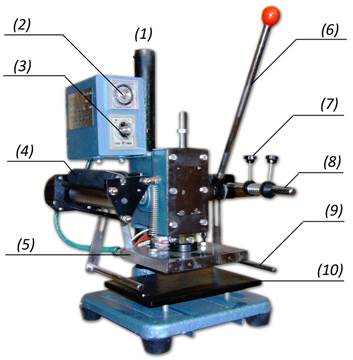

Описание: rear side 2.jpgОписание: front side 1.jpg


1.    Вертикальная колонна

2.    Терморегулятор

3.    Таймер

4.    Ограничитель

5.    Нагревательная плита

6.    Ручка

7.    Фиксатор

8.    Держатель

9.    Поддерживающая ось

10.  Рабочий стол

11.  Двигатель

12.  Подающие валики

13.  Концевой выключатель

14.  Нагревательные элементы

15.  Основание


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА ГОРЯЧЕГО ТИСНЕНИЯ

Питание: 220В/50Гц

Мощность: 500Вт

Размеры рабочего стола: 160х150мм

Габариты: 340х350х640мм

Вес: 27кг

ПОРЯДОК РАБОТЫ ПРЕССА ГОРЯЧЕГО ТИСНЕНИЯ

В зависимости от размеров изделия отрегулируйте расстояние между нагревательной плитой (5) и рабочим столом (10). Для этого ослабьте три винта на головке пресса горячего тиснения, поднимите ее на необходимую высоту и зафиксируйте.

В зависимости от ваших намерений, установите клише на нагревательную плиту (5), используя термостойкий клей.

Установите рулон фольги на держатель (8), предварительно ослабив фиксаторы (7) прижимных пластин. Пропустите фольгу, лицевой стороной вниз, через поддерживающие оси (9) между рабочим столом (10) и нагревательной плитой (5) и заправьте между резиновым и металлическим валиками (12).  Затяните фиксаторы и отрегулируйте натяжение фольги.

Включите питание. В зависимости от типа заготовки и требований к образцу, на панели управления установите температуру (2) и время протяжки (3).

Положите заготовку на рабочий стол, нажмите на рабочую рукоятку (6) и сделайте пробный оттиск. В случае неудовлетворительного качества измените настройки.

ОБСЛУЖИВАНИЕ И УХОД ПРЕССА ГОРЯЧЕГО ТИСНЕНИЯ

Содержите машину в чистоте.

Не допускайте нагрева нагревательной плиты свыше 250оС.

Не прикасайтесь к горячим частям пресса горячего тиснения.

Включайте пресс горячего тиснения в розетку с заземлением.

ПРОБЛЕМЫ ПРЕССА ГОРЯЧЕГО ТИСНЕНИЯ И СПОСОБЫ ИХ РЕШЕНИЯ

Фольга рвется.
Ослабьте прижимную пружину.

Фольга провисает.
Затяните прижимную пружину.

Плохое качество оттиска.
Отрегулируйте глубину клише, время и силу прижима, температуру нагрева.

Нагревательная плита холодная.
Проверьте состояние нагревательных элементов (14). При необходимости – замените.
Проверьте состояние проводов. При необходимости – замените.

Фольга не протягивается.
Проверьте двигатель (11), если он неисправен – замените.
Проверьте и отрегулируйте концевой выключатель (13).

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРЕССА ГОРЯЧЕГО ТИСНЕНИЯ

Описание: scheme.jpg

ТК – регулятор температуры

ХК – концевой выключатель

SJ – таймер

М – мотор
