Фасовочно-упаковочный комплекс VIP-620

     Фасовочно-упаковочный комплекс VIP-620 предназначен для дозирования и упаковки сыпучих продуктов (круп, печенье, конфеты, и др.)  в пакеты, формируемые упаковочной машиной из полотна полимерной пленки, дозирование осуществляется мультиголовочным дозатором на 10 (14)  карманов, что обеспечивает высокую точность дозирования при высокой производительности. Производство Японской корпорации (сборочный завод в Китае).



Состав комплекса:

- Упаковочная стойка  (сервопривод)

- Комбинационный весовой дозатор (нержавейка)

- Эстакада обслуживания (нержавейка)

- Подающий транспортер с загрузочным бункером (нержавейка)

- Отводящий транспортер (нержавейка)

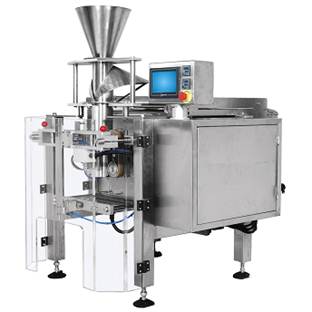

Вертикальная упаковочная машина на сервоприводах VIP 620



Техническая производительность:

до 80 пакетов \ мин (по пустым пакетам)

(Реальная скорость машины зависит от параметров продукта, дозировки и упаковочного материала.)

Предельные габариты формируемого пакета, мм:

   - длина     60 -  200  (за один цикл).

   - ширина  70 – 295

Используемые упаковочные материалы:



   - полипропилен

   - полиэтилен (Опция)

   - ламинированные и многослойные пленки

Электопитание и мощность:

- 220 В, 50 Гц, 4 кВт



Пневмоподключение:

- 180 л\мин, 0,6 МПа

Габаритные размеры, мм:

- 1285 х 1100 х 1200

    (Ш х Д х В)



Вес, кг:

- 450

Операторская панель:

Жидкокристаллическая 5.7” панель

Исполнение:

Крашеная сталь

Технические характеристики вертикальной упаковочной машины VIP-620:

























Комплектация вертикальной упаковочной машины VIP-620:



Сервопривод продольной протяжки Panasonic.

Сервопривод поперечной сварки Panasonic.

Управление контролер Оmron.

Жидкокристаллический монитор.

Продуктовая труба для формировании пакета.

Моторизированный привод размотки плёнки.



Основные отличия машины вертикальной упаковочной машины VIP-620:



1. Интерактивная панель touch LCD 5.7"



2. Все узлы управляются серводвигателями и позволяет:

  • быстро (без рывков) протянуть плёнку,
  • обеспечить точную длину пакета и идеальное совпадение рисунка на пакете,
  • устанавливать с дисплея расстояние между горизонтальными нагревателями в момент протяжки пленки при формировании пакетов разной ширины,
  • обеспечить быстрое безударное схождение горизонтальных нагревателей,
  • устанавливать с дисплея величину давления нагревателей при формировании горизонтального шва, что позволяет подобрать оптимальный режим сварки для плёнок разного качества.
  • обеспечить с панели управления оптимальную скорость протяжки пленки и позиционирование момента попадания продукта в пакет.
  • Возможность записывания всех параметров в память машины, что в значительной степени облегчает переход с одного продукта на другой и убирает «человеческий фактор»





Тип пакета – плоский, гассет, плоское дно.





Пакет «подушка»                   пакет «плоский гассет»           пакет – «плоское дно»

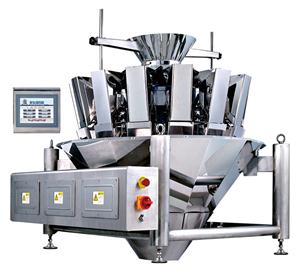

Мультиголовочный весовой дозатор

Предназначен для точного и высокоскоростного дозирования сухих сыпучих, замороженных, мелкоштучных продуктов, таких как пряники, сухари, орехи, печенье, кофе (гранулированный и в зернах), чай, сахар, конфеты, пельмени, макаронные изделия и т.д., а так же не пищевой продукции – винты, гайки, электрокомпоненты  и т.д.

Стандартная комплектация:

- конструкция из нержавеющей стали

- электромеханический привод на шаговых двигателях

- Цифровая система управления регулировки скорости и

    устраненичя помех;

- Класс защиты IP 65;

- статистика работы отражается на LCD экране

     и может быть выведена на принтер

- интерфейс на русском языке

Дополнительная комплектация:

исполнение для замороженных продуктов

- принтер

- цветной LCD экран с сенсорной клавиатурой

- бункер синхронизатор

- возможность работы с двумя упаковочными стойками





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ мультиголовочного весового дозатора JW-10:

Model

JW-10

Пределы взвешивания(гр.)

7 – 2000 грамм

Точность (гр.)

± 0,3 – 1,0 грамм

Производительность (макс)

до 55 доз\мин

Объем кармана

1300ml

Исполнение

Один уровень весовых карманов

Операторская панель

10.4"LCD Touch Screen панель

Опции

Рифленое исполнение/бункер синхронизатор/принтер/вращающийся центральный вибратор

Количество программ дозировки

99

Приводная система

Шаговые двигатели

Электроподключение

220V / 1500W / 50/60HZ

Габаритные размеры в упаковке

1440(длина)x1110(ширина)x1260(высота)

Масса

340 кг





Стоимость фасовочно - упаковочного комплекса:

Наименование





Упаковочная стойка



Принтер горячего тиснения (2 строки + набор знаков)



Мультиголовочный дозатор



Платформа обслуживания (крашенная/нерж.)



Всего автомат:

Наклонный подающий  транспортёр с вибробункером  (крашенная/нерж.)



Отводящий транспортёр



Итого комплекс:

Дополнительные опции:

Покрытие для замороженных продуктов



Опция ГАССЕТ (плоское дно)



Дополнительное формирующее устройство (круглое)
