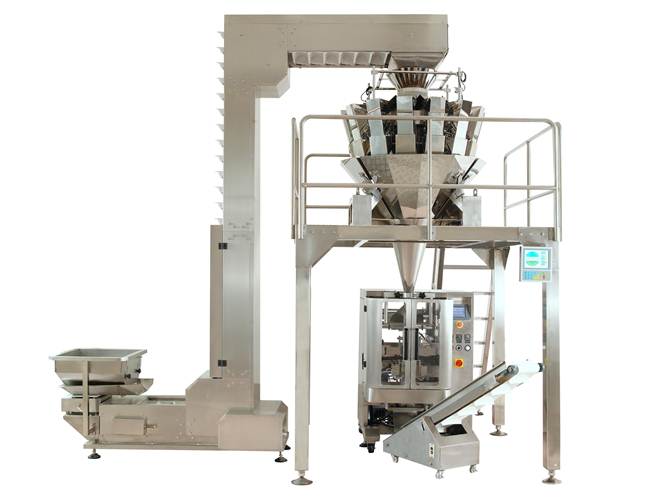

Предложение на Упаковочный комплекс для упаковки конфет и печения

Состав комплекса:



    - Упаковочная Машина PVS-2000 Continual

    - Мультиголовочный весовой дозатор  JW - 16

    - Подающий транспортер с вибробункером

    - Платформа обслуживания мультиголовочного дозатора

    - Отводящий транспортер

    - Накопительный стол





Model-PVP-2000











































1.     Параметры  упаковочной задачи:



Продукт

Конфеты

Печенье

Доза (g)

150 – 1000 гр

300 гр

Вид пакета

4-х шовный с проваркой по граням

4-х шовный с проваркой по граням

Удельный вес (кг/л)

Будет уточнен

Будет уточнен

Размер 1шт

Будет уточнен

Будет уточнен

Ширина пленки (мм)



Будет уточнен

Будет уточнен

Длина пакета (обрез пленки)

Максимум 330

Максимум 330

Чертеж пакета

Будет уточнен

Будет уточнен

Производительность

комплекса

(уп/мин)

150 гр – 6070

1000 гр – 50 54

57 - 64

УпакМатериал

PP

PP





   Производительность зависит от свойств продукта и качества упаковочного материала. Скорость мы можем подтвердить только после проведения испытаний с оригинальным продуктом и упаковочным материалом.



2.       Спецификация упаковочного комплекса:

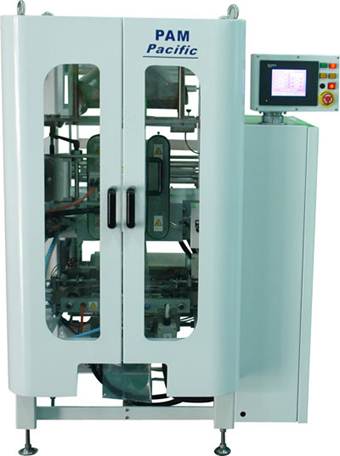

Вертикальная упаковочная машина



Спецификация







PVS-2000 Contunual - основные узлы,



  • Сервопривод протяжки пленки.
  • Датчик фотометки.
  • Сервопривод поперечных губок.
  • Подающие ремни.
  • Вакуумная протяжка пленки.
  • Датчики застревания продукта в трубе.
  • Автоматическая подмотка пленки.
  • Устройство проварки по граням.
  • Устройство складывания дна.
  • Спуск продукта.
  • 2 формирователя трубы для разных размеров





Дозатор

Мультиголовочный Дозатор JW -16



Бункер-Синхронизатор



Покрытие бункеров (уменьшает бой продукта на дозаторе)








Подача продукта

Подающий транспортер Z-образный с подключением к упаковочной машине и вибробункером с бункером (75 литров)







Платформа обслуживания

Станина  для весового дозатора  JW - 14,  с лестницей, с перилами и площадкой







Отводящий транспортер

Отводящий транспортер упакованной продукции







3.   Tехнические характеристики:

Технические характеристики PVS-2000 Contunual:

Максимальный диаметр рулона упаковочного материала   450  mm

Максимальная ширина упаковочного материала                  420 mm

Подключение сжатого воздуха                                                 внутр Ø 12 мм

Потребление сжатого воздуха (стандартная версия) 1 -1,5 л/такт

Габаритные размеры машины (без дозатора) (Ш x Д x В)    1440 x 1600 x 1650 мм

Вес                                                                                                600 kg

Потребляемая мощность (стандартная версия)                      1,5 кВт

Электроподключение                                                                3 x 400V/230V, 50 Hz,

Все части машины, контактирующие с продуктом выполнены из нерж. стали марки AISI 304



Стандатные компоненты, используемые на машинах:

Система управления:                              Omron

Серво приводы:                                       Panasonic

Электродвигатели:                                 Panasonic

Редукторы:                                              Panasonic

Индуктивные и оптические датчики:  Omron

Защитные датчики:                                Omron



JW-B1 packing system-700k
