Изучение и выполнение вручную различных вариантов фальцовки (параллельной, перпендикулярной, комбинированной) (ЛАБОРАТОРНАЯ РАБОТА 3)
Изучение и выполнение вручную различных вариантов фальцовки (параллельной, перпендикулярной, комбинированной)
(ЛАБОРАТОРНАЯ РАБОТА 3)
Продолжительность работы - 2 часа.
Познакомится с основными видами вариантов фальцовки, применимостью их для различных полиграфических изделий.
Выполнение вручную вариантов фальцовки: параллельной, перпендикулярной, комбинированной.
По взаимному расположению сгибов фальцовку классифицируют как параллельную, перпендикулярную и комбинированную (параллельно- перпендикулярную или перпендикулярно-параллельную).
Во всех случаях фальцовка может быть симметричной (каждый сгиб по середине листа) либо со смещением. Разновидностью фальцовки со смещением является фальцовка со шлейфом.
3.3.1. Виды параллельной фальцовки
При параллельной фальцовке сгибы всегда параллельны один другому. Этот вариант включает четыре вида, которые могут по-разному сочетаться между собой.
При симметричной параллельной фальцовке лист в каждой секции машины фальцуется всякий раз параллельными сгибами на половину своей длины и длины сфальцованной доли.
Таким образом, происходит последовательное складывание листа пополам по одной стороне листа. Обычно это делается по длинной стороне листа (рис. 3.1).
|

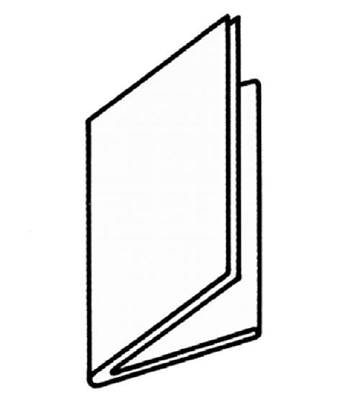

Рис. 3.1 Симметричная 2-сгибная фальцовка |
При фальцовке «в гармошку» лист фальцуется в два и более параллельных сгиба с получением в тетради фальцев, которые направлены в противоположные стороны с равными промежутками (рис. 3.2).
|

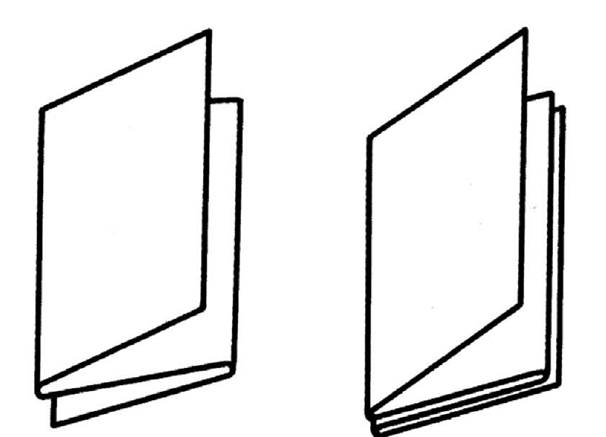

Рис. 3.2 2- и 3-сгибная фальцовка «гармошкой» |
При фальцовке «в намотку» фальцовка происходит в одном и том же направлении, как бы «сматывая» внутрь лист (рис. 3.3).
|

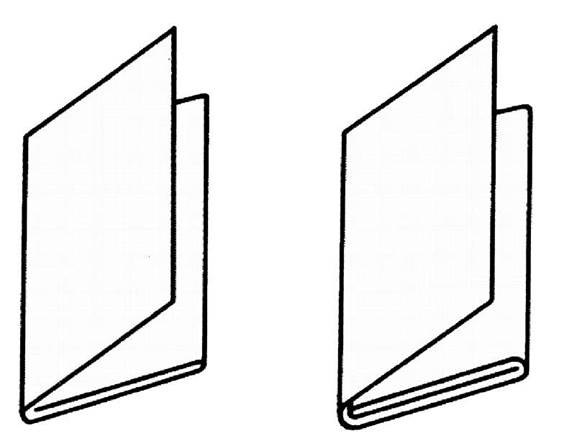

Рис. 3.3 2- и 3-сгибная фальцовка «в намотку» |
Такого вида фальцовка может сочетаться с фальцовкой «гармошкой» (рис. 3.4).
|

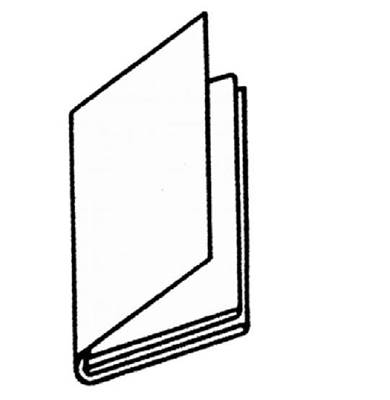

Рис. 3.4 Комбинированная фальцовка «в намотку» и «гармошкой» |
Существует принципиальное различие между 2-сгибной и 3-сгибной «оконной» фальцовкой.
2-сгибная «оконная» фальцовка. Относительно середины листа фальцы формируют клапаны с каждой стороны (рис. 3.5).
|

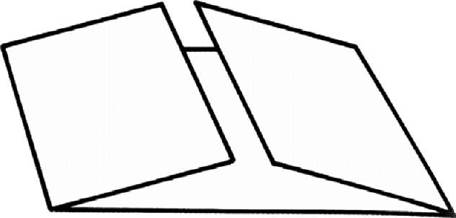

Рис. 3.5 2-сгибная «оконная фальцовка» |
Из технических соображений каждый клапан должен не доходить до середины листа приблизительно на 1-1,5 мм.
3-сгибная фальцовка. Посредине листа делается сгиб, дополнительный к тем двум, которые формируют клапаны (рис. 3.6).
|

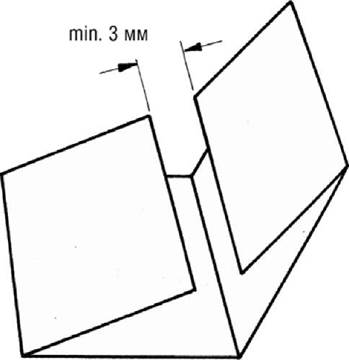

Рис. 3.6 3-сгибная «оконная фальцовка |
Также из технических соображений каждый клапан должен не доходить до середины листа минимум на 1,5 мм.
3.3.2. Виды перпендикулярной фальцовки
При перпендикулярной фальцовке каждый последующий сгиб перпендикулярен предшествующему. Он наиболее распространен для изготовления книжно-журнальной продукции (рис. 3.7). Обычно лист в два, три или четыре сгиба фальцуется каждый раз на половину своей длины и сфальцованной доли при каждом повороте фальцуемого листа на 90° с получением соответственно 8-, 16- или 32-страничных тетрадей.
|

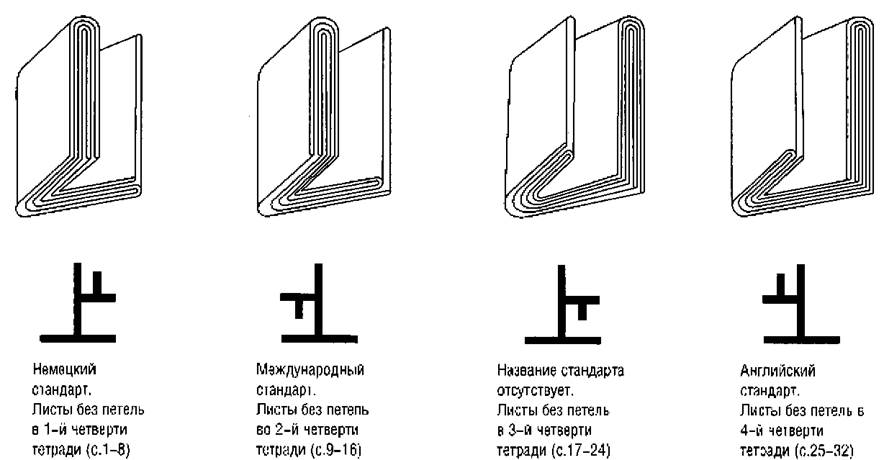

Рис. 3.7 Пиктограммы стандартов 4-сгибной продукции |
Симметричная перпендикулярная фальцовка. Обычно лист фальцуется в два, три или четыре сгиба каждый раз на половину своей длины и сфальцованной доли при каждом повороте фальцуемого листа на 90° с получением соответственно 8-, 16- или 32-страничных тетрадей.
Перпендикулярная фальцовка со шлейфом. Шлейфом называют несколько выступающую половинную часть закрытой сфальцованной тетради, предназначенную для ее автоматического открывания в ниткошвейных автоматах, подборочных секциях вкладочно-швейных машин или ВШРА. Современные модели такого брошюровочно-переплетного оборудования позволяют, как уже отмечалось, открывать тетради и без шлейфа. Но он может быть незаменим при работе с проблематичными видами бумаги и в любом случае обеспечивает более надежную работу машин.
3.3.3. Комбинированная фальцовка
Комбинированная фальцовка представляет собой сочетание параллельных и перпендикулярных сгибов. Она применяется обычно для получения 12-, 16-, 24- и 32-страничных тетрадей (рис. 3.8).
|

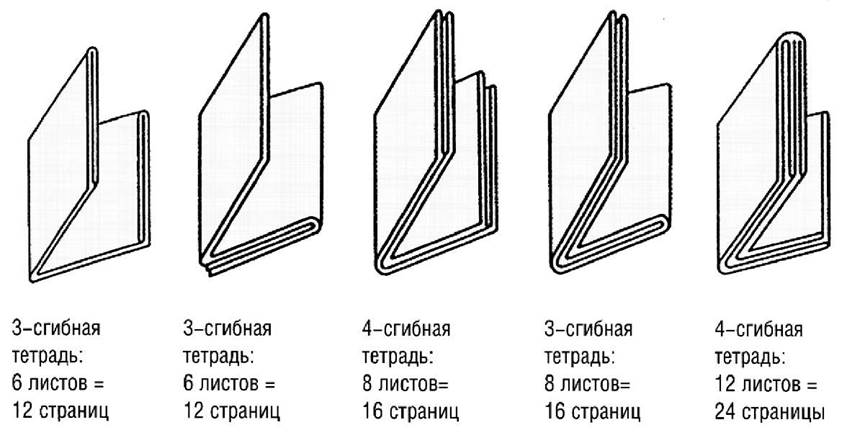

Рис. 3.8 Примеры комбинированной фальцовки |
При комбинированной фальцовке, как и других вариантах, расположение шлейфа также зависит от спуска и сочетания параллельных и перпендикулярных сгибов.
3.4. Методика выполнения работы
1. Описание различных вариантов фальцовки.
2. Выполнение вручную различных видов параллельной фальцовки.
3. Выполнение вручную различных видов перпендикулярной фальцовки.
4. Выполнение вручную комбинированной фальцовки.
1. Листы бумаги для образцов фальцовки.
2. Линейка.
1. Титульный лист.
2. Краткое описание работы.
3. Результаты фальцовки вручную.
4. Вывод.
